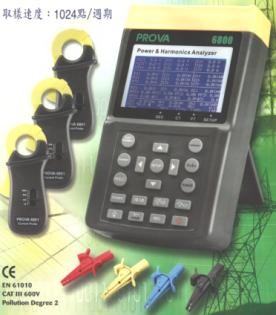

电力及谐波分析仪PROVA 6800+6801(100A)

商品品牌: 台湾宝华PROVA 商品型号:PROVA 6800+6801 点击次数:6413次 商品折扣: 联系客服 产品咨询: 020-83502535 24小时客服热线:18002277150
电力及谐波分析仪PROVA 6800+6801(100A)

详细参数

电力及谐波分析仪PROVA 6800+6801

PROVA 6800主机已停产,用PROVA 6830代替,TES-6830比TES-6800多 *可外接打印机(选配)
*软件RS232使用更方便

电力及谐波分析仪PROVA 6800+6801的特点:

  • 适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)
  • 电流电压都是真均方根值 (True RMS)
  • 真实功率,瓦特 (WKWMWGW)
  • 视在功率 (VAKVAMVA),虚功率 (VARKVARMVAR)
  • 功率因素 (PF),相角 (Φ)
  • 瓦特小时,耗电度数 (WHKWHKVARHPFH)
  • 电流测量从0.1mA1000A,可测小型IT待机耗电量到大型电力系统的最大需求
  • 一个画面同时显示35个三相四线的电力参数
  • 可设定CT(1 to 600) PT (1 to 3000)
  • 同时显示电压与电流波形,以了解两者关系
  • 显示系统平均需求 (平均耗电量ADWKWMW表示)
  • 显示系统最大需求(最大需求MDWKWMW表示,使用者可设定评估时间)
  • 电流电压 (V123 and I123)谐波分析可高达99
  • 一个画面同时显示波形与50个谐波
  • 高速度取样速度(每周期1024)来确实显示波形,并指出最大最小峰值
  • 谐波总量百分比 (%THD-F) 分析
  • 图标各种电力系统相位图(Phasor Diagram),以了解各相间的电压电流关系
  • 可侦测电压瞬间不稳,记下28个发生点 (时间+几个周期),使用者可设定上下限百分比 (%)
  • 显示三相电压不平衡比值 (VUR)
  • 显示三相电压不平衡因百分比 (d0% , d2%)
  • 显示中性线不平衡的电流 (In)
  • 512K的记忆容量,可纪录三相四线系统17000笔资料,使用者可设定定时记录的时间 (16000)
  • 可实时输出波形、电力系统参数或100个谐波等资料
  • 带有背光的大型点矩阵LCD显示
  • 光学式RS-232C接口

  规格(23℃±5,请参阅使用说明书以了解最新及更详细的规格)

 交流瓦特AC Watt ( 50 或 60 Hz,自动挡,PF 0.8 to ,CT=1)

  Model 6801( 0 to 100A), Model 6802( 0 to 1000A)

范围 分辨率

读值准确度 (6801)

读值准确度 (6802)

           100.0 – 999.9 W          0.1W            ±1% ± 8dgts           ±1% ± 8dgts
         1.000 – 9.999 KW       0.001 KW            ±1% ± 8dgts           ±1% ± 8dgts
         10.00 – 99.99 KW        0.01 KW            ±1% ± 8dgts           ±1% ± 8dgts
         100.0 – 999.9 KW          0.1 KW             ±1% ± 8dgts           ±1% ± 8dgts
          1000 – 9999 KW          1 KW            ±1% ± 8dgts           ±1% ± 8dgts
      0.000MW – 9.999MW

 0.001MW

           ±1% ± 8dgts           ±1% ± 8dgts

交流电流AC Current ( 50 或 60 Hz,真均方根值)

范围(Model 6801) 范围(Model 6802) 分辨率 读值准确度
         0.0 – 999.9mA                      ─        0.1mA          ± 0.5% ± 8dgts
          0.0 – 9.999A                      ─        0.001A          ± 0.5% ± 8dgts
         0.00 – 60.00A               0.00 – 99.99A        0.01A          ± 0.5% ± 8dgts
         60.0 – 100.0A                 0.0 – 999.9A        0.1 A          ± 0.5% ± 8dgts

交流电压 ( 50 或 60 Hz,真均方根值)

范围 分辨率 读值准确度 范围 分辨率 读值准确度
     3V – 250V        0.1V     ± 0.5% ± 8dgts       250V – 600V       0.1V    ± 0.5% ± 8dgts

交流电压谐波分析(百分比%及大小,1到99次)

范围 分辨率 百分比%读值准确度 分辨率 大小读值准确度
     50V – 600V        0.1%                   ±1.0%        0.1 V         ±1.0% ± 0.8V

交流电流谐波分析(百分比%及大小,1到99次谐波)

范围(6801) 范围(6802) 分辨率 读值准确度(%) 分辨率 读值准确度
    0.0 – 999.9mA               ─ 0.1% ±1.0%     0.1mA     ±1.0% ± 0.8mA
    0.0 – 9.999A               ─  0.1% ±1.0%       1mA     ±1.0% ± 8mA
  0.00 – 60.00A       0.00 – 99.99A 0.1% ±1.0%      0.01A     ±1.0% ± 0.08A
  60.0 – 100.0A         0.0 – 999.9A 0.1% ±1.0%       0.1A     ±1.0% ± 0.8A

功率因素(PF)                                              (Φ)

范围 分辨率 读值准确度 范围 分辨率 读值准确度
   0.00 – 1.00       0.01    ± 1.5%° ± 8dgts     -180° to 180°        0.1°         ± 1° ± 2 dgts

谐波总量百分比(%THD-F,1到99次谐波)

范围 分辨率 读值准确度
0.0 – 999.9 % 0.1% ± 1.0% ± 8digits



钩部直径Φ(6801):约30mm
钩部直径Φ(6802):约55mm(approx.), 64 X 42mm(Bus Bar)
电池规格1.5V SUM-3 x 8
显示带有背光的大型点矩阵LCD 耗电量约140mA
外部直流电源直流12V的变压器(为了操作安全,一定要有600V耐压保护)
每周期取样速度1024 LCD显示更新速度:1 times / sec.
操作温度-10C to 50C   操作湿度< 85% relative
储存温度-20C to 60C        储存湿度< 75% relative
重量:(6800):1160g (包括八个电池)
重量:(6801):200g
重量:t (6802):600g
尺寸:(6800):257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
尺寸:(6801):210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
尺寸:t (6802):244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)
附件四条测试棒与四个鳄鱼夹,携带用背袋x1,说明书x1,电池1.5V x 8
