单色数字示波器DST4040
|
产品型号 |
DST4040 |
DST4042 |
DST4060 |
DST4062 |
|
带宽 |
40 MHz |
40 MHz |
60 MHz |
60 MHz |
|
颜色 |
单色 |
彩色 |
单色 |
彩色 |
|
实时采样率 |
500MS/s | |||

显示功能——TEKWAY示波器采用业内最先进的5.7英寸液晶显示屏,可以简便地观察信号的每一个细节;可以调节的灰度、亮度设计以及反显方式,使得总能通过调节示波器显示效果找到最适合您观察信号波形和数据的显示方式,为让您既能频繁工作在示波器前又能健康用眼提供了保护作用。
接口技术——TEKWAY高速的USB HOST/DEVICE接口技术,使得用户可以通过示波器的USB接口连接打印机而不再需要电脑控制而进行直接打印波形操作,简化了操作的同时,也保证了打印波形的真实性。

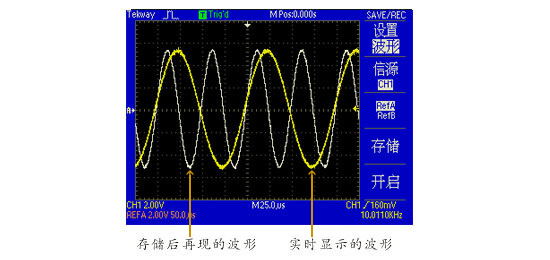

存储技术——数字存储功能作为数字存储示波器的最基本功能之一,TEKWAY示波器全线产品不仅仅能满足这一示波器内部数据和波形存储的基本功能,还可以通过USB接口方便地将波形按位图 JPEG方式存储到USB闪存设备。
便携式设计——TEKWAY示波器封闭结构设计考虑产品的抗干扰和辐射的同时,净重不到3Kg和小巧外型的便携式设计,为用户节省了空间的同时也为移动测量带来了极大的便捷。

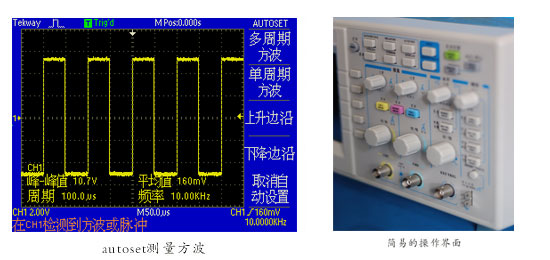

简单的用户界面设计——面板上提供了用户使用最频繁的功能(如单一顺序按钮、打印按钮、默认设计按钮和AUTOSET按钮), 可以直接进行标注在按键上的功能进行处理,实现“一键式”测量功能。

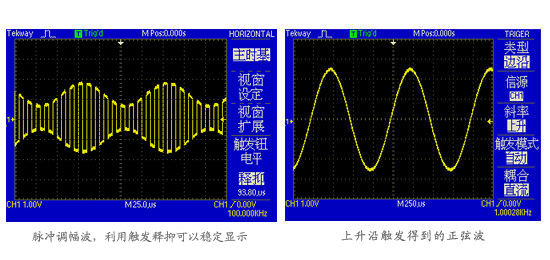

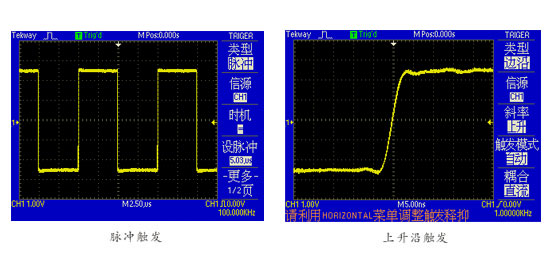

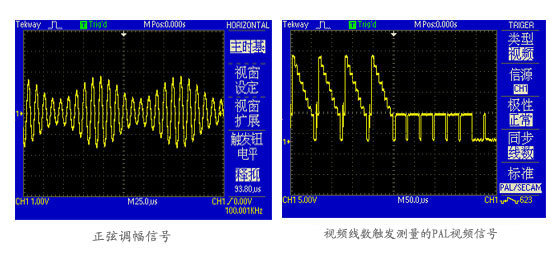

触发技术——TEKWAY高级的触发功能,使用这些高级触发功能,可以迅速捕获您所感兴趣的事件,包括脉宽触发和视频触发。

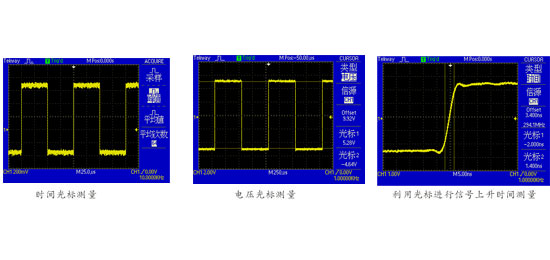

光标测量——自动和手动的光标测量方式以及时间光标和电压光标的测量使得您对信号时间、电压、峰峰值等参数测量变得更直观和准确。

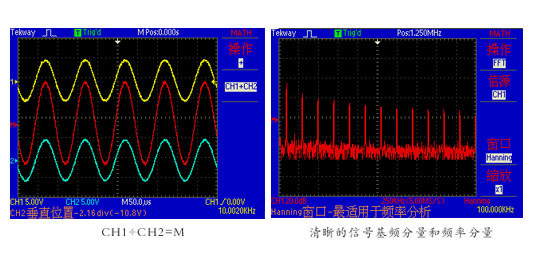

数学运算——所有型号都标配快速傅里叶变化FFT和波形加、减、乘数学函数。FFT函数显示频域频谱,快速进行谐波失真分析或其他基于频率的分析。

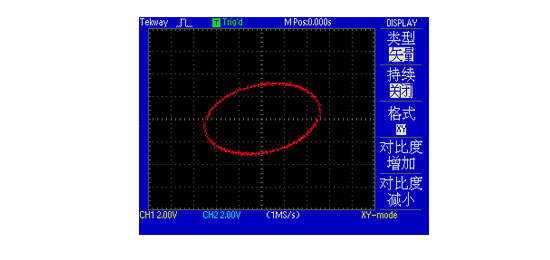

特殊测量方式——在某些场合可能需要观察一对输入和输出信号的相位差,可以利用示波器XY模式产生的李沙育图形来分析计算。

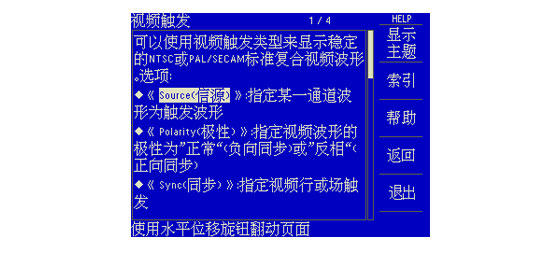

帮助系统——TEKWAY设计的在线帮助功能,让您轻松了解示波器的同时,也便捷了您的快速测量而无需边看说明书边进行测量。
服务承诺:TEKWAY产品从元器件采购到设计开发、从生产制造到成品测试流程都用国际标准流程来加以严格控制,保证提供给用户高品质的优质产品;同时TEKWAY已在全国乃至全球布署了完善的营销和售后服务体系,为全球用户能享受TEKWAY服务带来了方便;注重于品质和服务的TEKWAY甚至承诺为其产品提供终身免费保修和终身免费升级到最新程序服务。|
DST4000 | |||||
|
型号 |
DST1040 |
DST4042 |
DST4060 |
DST4062 | |
|
带宽 |
40MHz |
40MHz |
60MHz |
60MHz | |
|
5.7英寸显示屏 |
单色 |
彩色 |
单色 |
彩色 | |
|
通道 |
2 | ||||
|
采样率 |
500MS/s | ||||
|
波形内插 |
(Sinx)/x | ||||
|
记录长度 |
所有型号上所有时基所有通道均为2500点 | ||||
|
USB端口 |
所有型号都标配USB闪存和直接USB打印 | ||||
|
水平系统 | |||||
|
水平刻度范围 |
5ns/格到50s/格; 1,2.5,5步进 |
2.5ns/格到50s/格;1,2.5,5步进 | |||
|
取样速率和延迟时间精度 |
在任何≥1ms时间间隔内为±50ppm | ||||
|
显示模式 |
主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y ,FFT
| ||||
|
时间测量精度 |
单次,“取样”模式 |
±(1取样间隔+100ppm×读数+0.6ns) | |||
|
>16次以上平均 |
±(1取样间隔+100ppm×读数+0.4ns) | ||||
|
垂直系统 | |||||
|
上升沿时间 |
≤8.4ns |
≤8.4ns |
≤5.8ns |
≤5.8ns | |
|
示波器垂直刻度范围 |
输入BNC处为2 mV /div~5V/div | ||||
|
峰值检测模式中的模拟带宽(50s/div到5us/div) |
30MHz 50MHz | ||||
|
可选模拟带宽限制
|
20MHz | ||||
|
垂直增益精度 |
在“取样”或“平均”采集模式下,5V/div到10mV/div的精度为±3%。
在“取样”或“平均”采集模式下,5mV/div到2mV/div的精度为±4%。 | ||||
|
直流测量精度,平均采集模式 |
测量类型:≥16个以上垂直位置为零的波形平均
精度:±(3%×读数+0.1格+1mV),适用于选择10 mV /div或更大的单位时。 | ||||
|
测量类型:≥16个以上垂直位置不为零的波形平均
精度:±[3%×(读数+垂直位置)+垂直位置的1%+0.2格)。
对于从2mV/div到200mV/div的设置,增加2mV;对于从200mV/div到5V/div的设置,增加50mV | |||||
|
电压测量重复性,平均采集模式 |
在相同设置和环境条件下,采集≥16个以上波形的任何两组平均值之间的电压增量。 | ||||
|
输入耦合 |
AC、DC或GND | ||||
|
输入阻抗 |
1M±2%, 20pF± 3pf | ||||
|
极性 |
正向,反向 | ||||
|
最大输入电压 |
400V (DC+AC peak) | ||||
|
波形信号处理 |
+ , - , FFT | ||||
|
触发系统 | |||||
|
触发信源 |
CH1, CH2, EXT, EXT/5,市电 | ||||
|
触发类型 |
边沿, 脉冲宽度,视频 | ||||
|
触发模式 |
自动, 正常, 单次, 强制 | ||||
|
触发耦合 |
AC, DC, 低频抑制, 高频抑制, 噪声抑制 | ||||
|
触发灵敏度 |
直流耦合: 10MHz 1div 10MHz ~ 最大量程 1.5div | ||||
|
设置电平为50% |
用≥50Hz的输入信号操作 | ||||
|
视频触发 | |||||
|
视频触发信源 |
CH1, CH2, EXT, EXT/5, | ||||
|
信号格式和场速率、视频触发类型 |
对于任何场或任何行,都支持NTSC、PAL和SECAM | ||||
|
释抑范围 |
500ns到10s | ||||
|
脉冲宽度触发 | |||||
|
脉冲宽度触发模式 |
当<(小于)、>(大于)、=(等于)、或≠(不等于)时触发;“正”脉冲或“负”脉冲 | ||||
|
脉冲宽度范围 |
可以从20ns到10s之间选择 | ||||
|
触发频率计数器 | |||||
|
读数分辨率 |
6位 | ||||
|
精度 |
±30ppm(包括所有的频率参考误差和±1计算误差) | ||||
|
采集系统 | |||||
|

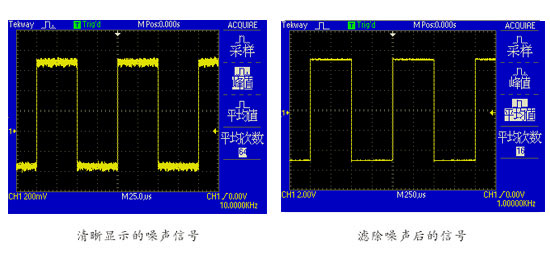

采集模式 |
取样、峰值检测和平均 | ||||
|
采集速率 |
每个通道最多为每秒220个波形(样本采集模式、无测量) | ||||
|
平均 |
所有通道同时进行N次采集,N可以取值4、16、64或128 | ||||
|
光标以及测量系统 | |||||
|
电压测量 |
峰-峰值,平均值,有效值,最大值,最小值 | ||||
|
时间测量 |
频率,周期,上升时间,下降时间,正频宽,负频宽 | ||||
|
光标测量 |
光标测量 | ||||
|
控制面板功能 | |||||
|
自动设置 |
自动调整垂直系统,水平系统,触发电平 | ||||
|
存储 |
10组测量条件 | ||||
|
显示 | |||||
|
STN LCD |
5.7 英寸 | ||||
|
显示分辨率 |
320 x 240 个像素 | ||||
|
显示格线 |
8 x 10 格 | ||||
|
显示对比度 |
可调节 | ||||
|
端口 | |||||
|
USB |
USB Host/Device | ||||
|
电源 | |||||
|
线性电压范围 |
AC 100V ~ 240V , 45Hz ~ 440Hz , 自适应 | ||||
|
其他 | |||||
|
多国语言菜单 |
中文、英文 | ||||
|
在线帮助 |
有 | ||||
|
程序更新 |
可通过USB接口进行更新程序 | ||||
|
上位机控制软件 |
TTSCOPE上位机控制软件可以方便地使用电脑控制示波器 | ||||
|
示波器尺寸(mm) |
长度 |
324 | |||
|
宽度 |
141 | ||||
|
高度 |
164 | ||||
|
包装箱尺寸(mm) |
长度 |
395 | |||
|
宽度 |
240 | ||||
|
高度 |
275 | ||||
|
重量(Kg) |
净重 |
2.86 | |||
|
总重 |
4 | ||||
