数字超声探伤仪TUD210 产品说明

·EL高亮度图形点阵显示，可以满足强日光下、涵洞内使用的要求；
·DAC曲线偏置可调，满足了任何标准的要求；
·超高采样率；
·整机全部软件可以通过通讯口在线升级；

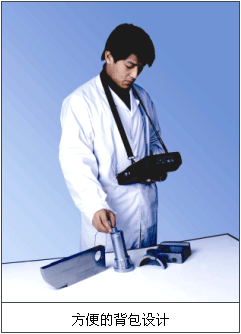

·超薄超轻(厚度53mm 含电池重1.2kg)。

　　　

　　　　　　　　

技术指标：
1.测量范围(mm)：2.5～5000(钢纵波)
2.工作频率(MHz)：0.2～10
3.增益调节：0～110dB;
4.垂直线性误差：≤3%
5.动态范围：≥32dB
6.水平线性误差：≤0.2%
7.波形显示： 正半波、负半波、全波和射频
8.探伤灵敏度余量：≥50dB
9.脉冲移位：-20～+3400 us
10.探头延时：0us～99.99us，分辨率0.01
11.扫描分辨率：0.1mm (2.5～100mm)；
　　　　　　　1mm(100～1000mm)；
　　　　　　　10mm(1000～5000mm)
12.声速：1000m/s～9999m/s
13.外形尺寸(mm)：230×184×53
14.重量(含电池)：1.2Kg

功能特点：
·超高采样速率，射频波形细节尽现，最小显示范围2.5mm。
·同时具备USB和RS232串行通讯口。
·整机全部软件可以通过通讯口在线升级。用户可以在时代网站下载本机嵌入式软件，自行升级，方便快捷。
·拥有电子时钟日历。
·大容量存储器可存储高达400幅A扫图形及参数和40000个厚度值。
·400个独立探伤通道。
·使用大容量锂离子电池，无记忆性，连续工作时间约6小时。
·具有三条可调偏置的DAC曲线，可以适应不同行业中DAC曲线的绘制标准。
· EL高亮度图形点阵显示屏，无视角限制、不受温度、阳光影响。
·具有双闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，有进波、 失波和自动三种报警方式。
·可以在单探头和双探头两种探伤工作方式之间任意切换。
·探头阻尼通过菜单选择在50、150、400之间切换。
·可以利用标准试块自动生成DAC曲线。
·具有线性抑制功能，屏高的0～80%，步距：1%。
·具有打印功能，通过串行打印机打印厚度报告与波幅曲线。
·可以进行屏幕硬拷贝，将当前屏幕上的图形和菜单拷贝并打印。
·能够跟PC机通讯，拥有功能强大的windows数据处理软件。

标准配置：
1.主机　1个
2.直探头 　F20　　2.5MHz　(1支)
3.斜探头　8×9K2　　5MHz　(1支)
4.LEMO探头连电缆　2根

选配件：
1.行式热敏打印机(TPUP-NH)
2.串行通讯电缆
3.PC通讯软件
4.笔记本电脑
