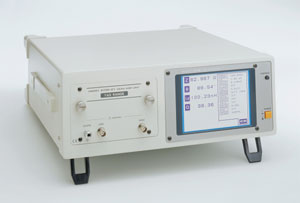

测试器3535

商品品牌：日本日置HIOKI 商品型号：3535 点击次数:5345次商品折扣：联系客服产品咨询： 020-83502535 24小时客服热线：18002277150

详细参数

测试器3535

测试器3535的特点:

高速LCR仪，采样率可高至120MHz

100kHz～120MHz的宽频带
高速LCR测试（6ms/采样）
拆卸式前置放大器可选择
为比较标准元件提供补偿的“负载补偿功能

基本参数

测量参数

|Z|，|Y|，Q，Rp，Rs(ESR)，G，X，B，θ，Ls，Lp，Cs，Cp，D(tanδ)

前置放大器
决定的测量量程

前置放大器	9700-01	9700-02	9700-03
Z和R	100mΩ～1kΩ	500Ω～10kΩ	5kΩ～100kΩ
C	1.33pF～15.9μF	0.133pF～3.18nF	0.1pF～318pF
L	1nH～1.59mH	663nH～15.9mH	6.63μH～159mH
θ	-180.00°～180.00°

测量频率

量程	100kHz～120MHz
分辨率设置	4位（使用前控制板设置）
100.0kHz～1.000MHz	100Hz幅度
1.000MHz～10.00MHz	1kHz幅度
10.00MHz～100.0MHz	10kHz幅度
100.0MHz～120.0MHz	100kHz幅度
使用GP-IB或RS-232C接口时，分辨率为1Hz。
精度	最大±0.005%，相对于设置值

测量电平

开路接口电压（V）和恒压（CV）模式	5mV～1V,最大20mA(10.000MHz以下) 5mV～500mV,最大10mA（10.01MHz以上）
分辨率	1mV幅度
精度	±（5%+5mV）×(2+log f)(f为MHz数)
恒流（CC）模式	200μA～20mA,最大1V（10.00MHz以下） 200μA～10mA,最大0.5V（10.01MHz以上）
分辨率	10A幅度
精度	±（10%+50μA）×(2+log f)(f为MHz数)

基本精度

Z：±0.5%rdg. θ：±0.3°

输出阻抗

50Ω±10Ω（100kHz时）

监视

电压 0.000V～1.000V
电流 0.000mA～20.0mA

限制

电流(设置为V或CV) 0.20mA～20.00mA
电压（设置为CC） 0.005V～1.000V

平均

关，2，4，8，16，32，64

触发

内置触发器，外置触发器
触发延时 0.01s～9.99s；0.01s分辨率

比较

可得到两组测量参数：百分比，△%，或绝对值设置（△%即显示测量值
与标准值的偏差）

控制盘存储和调用

最多30组

屏幕显示

测量值和比较器的判断结果

显示线数

可设置成3，4，或5；根据参数可能有所不同

打印

拷贝测量值或屏幕显示的要点（需用9442，9593-01和9446）

接口

GP-IB，RS-232C，EXT.I/O(所有标准)

操作环境

10～40°C，最大80%rh，无凝结

仓储环境

-10～55°C，最大80%rh，无凝结

供电电源

交流100V～240V，50/60Hz，约50VA

体积及重量

约360宽×130高×360厚（mm）；8.3kg
