叶片湿度智能传感器设计
HOBO®气象站工作或微站记录仪。智能传感器具有模块化连接器，允许它是插件很容易地添加到HOBO气象站。所有校准参数都存储在智能传感器，它可以自动通信配置信息而不需要任何编程，校准，或广泛设置的记录。不像其他的叶湿度传感器，HOBO叶片湿度智能传感器不需要任何油漆或涂料 - 它是准备使用。
规格叶片湿度智能传感器
测量范围：0（干）100％（湿）
传感器类型电容电网
之间的互换性
传感器（超过范围
10-90％的湿）
±10％
重复性：±5％
分辨率为0.59％
稳定性（漂移）<±5％，每年
工作温度范围-40°C至+70°C（40°F至+158°F - ）
环境评价防水
传感器建材PVC外壳，环氧树脂灌封料，尼龙垫圈，FR-4电路
板，PVC电缆护套
支架材料PVC安装支架，紫外线稳定的尼龙扎带，重铬酸锌
镀锌钢U型螺栓
每样8位
* 1数据通道的数量
测量平均
选项
没有
尺寸传感器网格：4.7厘米×5.1厘米（1.8×2.0）
房屋：长12.2厘米（4.8×0.7×1.8厘米直径）
安装支架：20厘米×3厘米×0.5厘米（8×0.2×1.3）
重量（传感器和电缆）127克（4.5盎司）
重量（包括安装
支架）
第290笔资料克（10.2盎司）
可用电缆长度3.0米（9.8英尺）
智能传感器的长度
网络电缆*
3.0米（9.8英尺）
零件编号S-LWA-M003
规范本产品符合CE规范EN61326的ESD标准C，标准C
辐射抗扰度标准，标准C，快速瞬态传导乙
免疫力，电源频率磁场一个准则，标准B为
辐射组1。为了尽量减少由于环境的测量误差
射频，用最短的探头电缆长度和保持探头电缆
尽可能远离其他电缆。
*单一HOBO气象站，可容纳15个数据通道可达100米（325英尺），智能传感器电缆
（数字通信的传感器电缆部分）。
这里面包
•叶片湿度智能传感器
•安装支架
•U型螺栓组
•27.9厘米（11“）绑带（4）
安装
支架安装
建议你安装的叶片湿度智能传感器，使用附带的支架所示
图1。
使用支架安装传感器：
1。使用U型螺栓将支架固定到任何2.5-4厘米（1-1.6英寸）直径的桅杆。
2。使用两个扎带，以确保传感器支架。不要完全拧紧扎带。
3。需要注意的是传感器表面的一侧有一个可见的网格。电网侧应面临向上。通常情况下，传感器安装在15至45度从横向的角度。
4。一旦已设置所需的角度，拉电缆的关系紧张，并切断标签结束。
5。固定扎带之间的传感器和数据记录仪的传感器通信电缆。

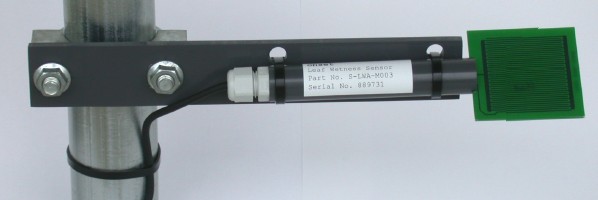

图1：典型的叶片湿度智能传感器的安装
安置和安装注意事项
•在大多数应用中，传感器应安装在任何方向将延长湿润最长的。例如，在北半球，面向传感器面对西北尽量减少暴露在早晨的太阳辐射和最大化的晨露曝光。
•叶片湿度传感器，可以向任何角度倾斜。随着角度变陡，水将运行离传感器更容易，减少传感器保持湿润的时间。确切的角度是利益的植被类型的功能。
我们建议使用更多的角度从水平超过15度，以防止在传感器上形成水坑。
•叶片湿度支架也可安装横臂（M民航局或M-政制事务局）。
•务必确保传感器电缆扎带，以保护电缆不受损害。电线应紧密结合在桅杆上，以帮助保护他们获得在恶劣的天气破坏。
•参考HOBO气象站用户的更多信息指南“温湿度计| 红外线测温仪| 温湿度仪| 红外线温度计| 露点仪| 亮度计| 温度记录仪| 温湿度记录仪| 光功率计| 粒子计数器| 粉尘计| 关于设立完成HOBO气象站。 无线自动气象站配置实例参考
连接
开始使用叶片湿度智能传感器，停止HOBO气象站记录器或微站并插入一个可用端口的模块化插孔。如果一个端口不可用，使用1到2适配器（Onset零件编号的S-适应），它允许你插入一个端口（HOBO气象站只）两个传感器。
HOBO气象站在下一次推出时，它会自动检测到新的智能传感器。
（注HOBO气象站支持最多15个数据通道）。启动记录器和验证传感器的正常工作。看到HOBO气象站使用指南“或”HOBO微站连接智能传感器，发射和读出的数据更详细信息，用户指南伐木工人。
行动
叶片湿度智能传感器测量传感器网格，是湿的百分比。一个完全干燥传感器将记录0％的湿度，而100％的湿度测量传感器是对应完全覆盖了一层薄薄的水。
长时间暴露在非常炎热和潮湿的环境后，传感器可能会返回到只有1至3％的湿干涸，但鉴于一两天，在一个温暖，干燥的环境中，传感器将恢复并返回到零干燥时。
绘画传感器不像大多数其他叶片湿度传感器，叶片湿度智能传感器是准备使用，而不应涂层。叶片湿度传感器的一些制造商建议他们画一个平面乳胶传感器画，以改善传感器的特性。这些制造商提供他们的传感器未涂布根据用户要求绘制它。
不要大衣HOBO叶片湿度智能传感器。Onset的传感器预处理和工厂校准。虽然这肯定是画可能改变传感器的响应，应用任何涂层排序只会降低其灵敏度。
校准
叶片湿度智能传感器应该是现场校准，以确定湿/干过渡点。
各种植被类型将有不同的转换点。最好的做法是安装数据记录仪在研究领域的叶片湿度智能传感器，数据记录的同时，直接观察植物记录一天的时间，植被过渡到从湿干。读出的数据记录仪确定％湿润，湿/干过渡时观察。在大多数情况下，这是的价值，将最能代表您研究的干/湿的过渡点。您将需要保留这个值使用任何第三方软件。
保养
该传感器是电容式传感器和污染不敏感，比电阻传感器。然而，在传感器上的灰尘，污垢或其它污染物会保持水分，这将最终影响传感器的性能。这是一个好主意，定期检查传感器，如有必要，轻轻擦拭用非研磨抹布，温和的肥皂和淡水的传感器网格。
验证传感器精度
它建议您每年检查叶片湿度智能传感器的功能。如果传感器不能提供准确的数据，它可能会损坏或破裂。如果您是不确定的准确性，发送智能传感器回测试发作。一个退货或经销商联系Onset授权（RMA）号码发送前传感器。 （可能会收取费用。）
