HOBO自动气象站-适用农业种植/科学研究

   顺应客户的要求,厂家推出了U30系列无线气象监测系统。这个系统分为U30-WiFiU30-GSM、U30-ETH和U30-NRC四种型号,这四种型号分别采用不同的通讯技术以满足不同客户的需求:

U30-WiFi采用基于IEEE 802.11b标准的无线局域网技术,通过无线局域网传输数据;

U30-GSM采用T-Mobile移动数据传输技术,通过中国移动公司传输数据;

U30-ETH通过以太网传输数据。

这三种型号产品传输的数据最终都传输到厂家的官方数据服务器上,客户可通过特定的账户来对气象站进行参数设置、访问和数据下载。不管现场有多远,客户只要有一台能上网的电脑,就可以对这三种气象站的任意一款进行操作,方便、快捷、简单、安全。

U30-NRC不具有远程数据传输的功能,它与H21系列气象站一样,需要将主机连接到电脑上,通过USB数据线和软件来进行设置和数据读取。


注:广州骏凯电子成为美国Onset公司HOBO数据记录器中国代理商

一、系统特点

◆专利技术,系统使用双重防水和防振设计,确保系统可长期使用。

◆即使在恶劣的环境条件下,系统也可很好的完成测量工作。

◆可接多个传感器。可测:空气温、湿度,降雨量,大气压力,光合有效辐射,太阳总辐射,土壤湿度,叶片湿度,
  风向,风速等参数

◆系统采用外接太阳能板或大电池供电或交流电源供电,低耗电量设计。

◆数据采集器内存512KB,可存储500000个数据。

◆高速USB接口,系统设定和下载数据方便迅速。

◆系统采用智能型传感器,无需复杂的接线、编程及标定等过程,即插即用

◆传感器符合WMO或AASC标准。

◆防潮和防雷设计,安全性更高

◆系统用途广泛,适合进行小气候的监测,系统支架可选2米或3米。



二、系统组成:

数据采集器:15个数据通道,支持第三方传感器

传感器:多种智能传感器可选(更多HOBO传感器)

供电系统:太阳能或交流供电

支架及附件:2米或3米支架系列

操作软件:系统设置,下载数据等


三、基本技术指标: 1、数据采集器



U30-GSM

U30-WiFi

U30-ETH

U30-NRC

互联网查看数据

×

双防护外壳

×

可选太阳能板或交流电供电

可选模拟信号输入

兼容智能传感器

输入接口数量

标准5个,可扩展到10个

标准5个,可扩展到10个

标准5个,可扩展到10个

标准5个,可扩展到10个

USB通讯接口

内部电池寿命

(可充电)

30天(1小时传输间隔)

30天(1小时传输间隔)

30天(1小时传输间隔)

6个月(典型)

数据存储量

官方服务器(30M)

官方服务器(30M)

官方服务器(30M)

50万


U30-NRC数据采集器:(根据需求选择主数据采集器)

5个插口,可扩展到10个;

数据通道共15个

可选2个模拟通道,分辨率12位,输入0-20mA或0-20V DC/供电保证12V DC,最大50mA,用户自定义预热时间5毫秒-2分钟

内存:512KB

双重防水防振设计;

高速USB接口;

正常操作:-40-60°C;可扩展到:-40-60°C;

采集间隔:1秒-18小时,可自定义

电池类型:4V 4.5AH或10AH可充电电池,常温工作(25°C)理论上寿命3-5年(长期低温或高温工作可能会缩短1~2年)

2、传感器技术指标:

土壤水分传感器:10HS土壤湿气传感器S-SMD-M005

量程

0到0.570 m ³ /m ³

操作环境

-40° 到 +50°C

精度

±3%

链长可利用

5米

分辨率

0.04%

探头尺寸

160mm×32mm×2mm

占用通道数

1个

重量

190g



12位温度传感器 12-Bit 温度便携式传感器(2米缆线)S-TMB-M002

量程

-40° 到 +75°C

漂移

每年<±0.1°C

精度

±0.2°(0-50°C)

反应时间

<2.5分钟

分辨率

0.03°(0-50°C)

探头尺寸

7mm×38mm

占用通道数

1个

重量

100g(视不同的电缆长度)

电缆长度

可选2米、6米、17米

探头外壳

不锈钢

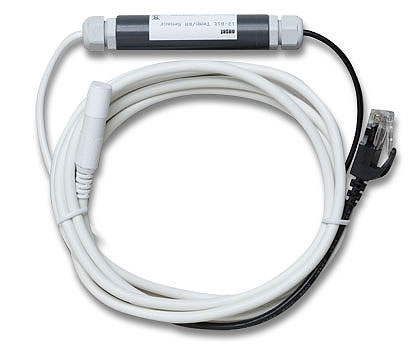

空气温湿度传感器:温度/相对湿度便携式传感器S-THB-M002(需要配防辐射罩)

量程
温度:-40° 到 +75°C
RH:0-100%
(-405° 到 +75°C)
漂移
温度每年<±0.1°C
湿度每年±1%(湿度可返回厂商标定)
精度
温度:±0.2°(+25°C)
RH:±2.5%
反应时间
温度5分钟
湿度10分钟
分辨率
温度;0.02°C(+25°C)
RH:0.1%(+25°C)
探头尺寸
1.0 cm x 3.5 cm
占用通道数

2个
重量
110g(视不同的电缆长度)
电缆长度
可选2米、8米
外壳
PVC 电缆外壳,苯聚乙烯保护盖



雨量传感器:雨滴计量便携式传感器(2米线)S-RGA-M002

原理

翻斗式,不锈钢轴承

工作环境

0° 到 +50°C

分辨率

可选0.2mm

校准精度

±1.0%

量程

每小时10cm

校准

年度校准,需返回到工厂校准

外壳材质

铝壳

尺寸

22.8cm×直径15.4cm;154mm筛孔

重量

1kg

电缆长度

可选2m、6m

占用通道数

1个







光合有效辐射总辐射:3米缆线光合便携式传感器 S-LIA-M003

量程

0 to 2500 umol/m2/sec

工作环境

-40° 到 +75°C

精度

±5 umol/m2/sec

漂移

每年<±2%

分辨率

2.5 umol/m2/sec

探头尺寸

4.1cm×3.2.4cm直径

占用通道数

1个

重量

120g

电缆长度

3米

光谱范围

400到700nm



总辐射传感器:太阳辐射传感器S-LIB-M003

量程

0到1280 W/m2

工作环境

-40° 到 +75°C

精度

±10 W/m2 或 ±5%

漂移

每年<±2%

分辨率

1.25 W/m2

探头尺寸

4.1cm×直径3.2cm

占用通道数

1个

重量

120g

电缆长度

3米

光谱范围

300-1100nm



气压传感器: HWS气压压力传感器S-BPA-CM10

量程

660mb到1070mb

操作环境

-10° 到 +60°C

精度

±1.5mbar(+25°C)

漂移

每年±0.6mb

分辨率

0.1 mbar

探头尺寸

4.5cm×4.8cm×1.6cm

占用通道数

1个

重量

30g

电缆长度

10cm

占用通道

1

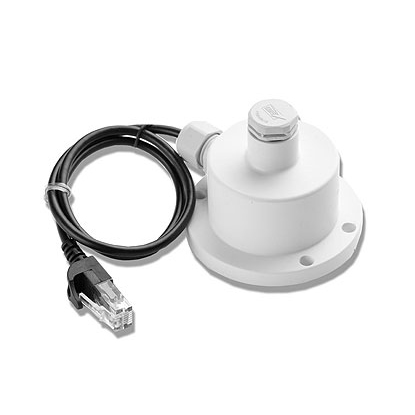

防水型气压传感器:气压便携式传感器S-BPB-CM50
量程
660mb到1070mb
操作环境
-40° 到 +70°C
精度
±3mbar(+25°C)
漂移
每年±1mb
分辨率
0.1 mbar
探头尺寸
高5.1cm×直径6.4cm
占用通道数
1个
重量
96g
电缆长度
50cm

风速风向传感器: 智能风速风向传感器S-WSET-A


规格 风速(S - WSA - M003) 风向(S WDA - M003)
测量范围 0至45米/秒(0到100英里,) 0至355度,5度死区
最大承受风速 54米/秒(120英里每小时)

60米/秒(134英里每小时)

测量精度 ± 1.1 m/s (2.4 mph) or
± 4%
± 5度
分辨率 0.38 m/s (0.85 mph) 0.38米/秒(0.85英里每小时) 1.4 degrees 1.4度
启动阈值 1.0 m/s (2.2 mph) 1.0米/秒(2.2英里每小时) 1.0 m/s (2.2 mph) 1.0米/秒(2.2英里每小时)
测量的定义 世界杯革命积累的记录间隔时间为每三秒钟。 风速是整个记录时间间隔的平均时速。阵风速度是最高的三秒钟的记录间隔期间录得的风。 风向的单位矢量组件记录间隔时间累计每三秒钟。 平均方向是从这些平均计算。
工作温度范围 -40 ° C至+75 ° C(-40 ° F至167 ° F) -40 ° C至+70 ° C(-40 ° F至+158 ° F)
环境条件 防水 防水
使用寿命 大于5年 常规 常规的4至6年,这取决于环境条件
房屋 三杯聚碳酸酯风速计:改性聚四氟乙烯®轴承和硬化铍轴与冰脱落设计 注塑住房和风向标,静电消散基地,无铅硅青铜鼻子,和铝安装杆。
轴承型号 改性聚四氟乙烯®轴承 两个屏蔽不锈钢球轴承
转弯半径 9.5厘米(3.75英寸) 约13.5厘米(5.25英寸)
尺寸 41 × 16厘米(16 × 6.5英寸),包括安装杆1.27厘米(0.5英寸)直径5.5厘米(2​​.1英寸)滴水悬 46 × 20厘米(18 × 8.5),其中包括1.27厘米(0.5英寸),2.5毫米直径的安装杆(0.1)滴水悬
重量 约700克(1.5磅) 约370克(13盎司)
数据通道数 2 2 1 1
测量平均选项 No无 自动平均(见测量的定义)
电缆长度可 3.5米(11.5英尺) 3.5米(11.5英尺)
智能传感器网络的电缆长度 0.5米(1.6英尺) 0.5米(1.6英尺)
CE认证 CE标志标识本产品符合在欧洲联盟(欧盟)的所有相关指令 CE标志标识本产品符合在欧洲联盟(欧盟)的所有相关指令
型号 S-WSA-M003 S-WDA-M003

叶面湿度传感器 叶片湿度便携式传感器 S-LWA-M003

量程

0(干)到100%(湿)

操作环境

-40° 到 +70°C

重复性

5%

分辨率

0.59%

稳定性

每年<±5%

电缆长度

3米

占用通道数

1

重量

127g

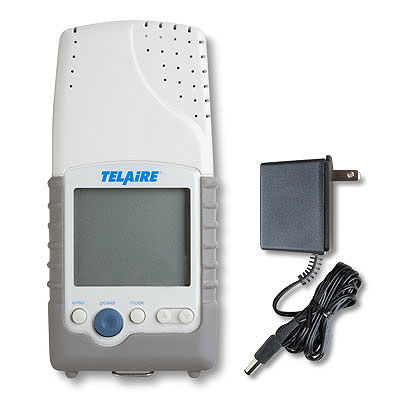

CO2传感器:Telaire 7001 二氧化碳传感器TEL-7001
量程
0-4000ppm
分辨率
±1ppm
精度
5%
响应时间
<60秒
供电
6V DC电源或4xAA电池(电池自备)
占用通道数
1



12位4-20mA输入适配器 和 0-5V DC输入适配器:12-bit-4-20mA 输入转接器S-CIA-CM14

4-20mA输入适配器

0-5V DC输入适配器

量程

4-20mA

量程

0-5V DC

精度

±40 µA;读数±0.3%

精度

±10 mA;读数±0.3%

分辨率

±4.39µA

分辨率

±1.221 mv

输入阻抗

124 ohms

输入阻抗

1 Megohms

工作环境

-40° 到 +75°C

工作环境

-40° 到 +75°C

占用通道数

1个

3、软件:HOBOware HOBO应用软件
HOBO记录仪软件BHW-LITE-CD 和 HOBO数据分析应用软件ware Pro 区别



用途:用软件来启动、设置数据采集器的工作,下载数据并处理,数据可导出为EXCEL、文本等格式文件。



4、安装附件

附件名称

说明

防辐射罩

用来保证传感器的测量精度;可用来安装温湿度传感器或温度传感器

半横臂支架

用来安装风速风向传感器,横臂长48.7cm

全横臂支架

用来安装风速风向传感器,横臂长91.4cm

辐射传感器横臂

用来安装辐射传感器

辐射传感器水平仪

用来确定辐射传感器是否处于水平

5米传感器延长线

延长传感器

10米传感器延长线

延长传感器

25米传感器延长线

延长传感器

1转2通讯适配器

将数据采集器的一个插口分为二个

3米支架套件

包括:3米三脚支架、接地铜杆、钢锁缆线、1/2打桩附件、支架水平仪

2米支架套件

包括:2米三脚支架、接地铜杆、钢锁缆线、1/2打桩附件、1/4打桩附件、支架水平仪

3米三脚支架

风力载荷:120mph;最大坡度:13度;材质:镀锌的钢管;

2米三脚支架

风力载荷:120mph;材质:镀锌的钢管;

钢锁缆线

用来固定支架和桅杆;缆线长度12.7m;

1/2打桩附件

尺寸1.3×61cm

1/4打桩附件

尺寸0.64×38cm

接地铜杆

钢杆尺寸:1.2m×1.6cm;

3米桅杆

单独安装雨量桶

1.5米桅杆

单独安装雨量桶

桅杆水平仪

用来确定支架的水平1.2m×1.6cm;

3米桅杆

单独安装雨量桶

1.5米桅杆

单独安装雨量桶

桅杆水平仪

用来确定支架的水平
