HOBO记录电能的基本配置方案

HOBO记录电能的基本配置方案

电能是表示电流做多少功的物理量 电能指电以各种形式做功的能力（所以有时也叫 电功 ）。分为直流电能、交流电能，这两种电能均可相互转换。

电能的单位是“度”,它的学名叫做“千瓦时” (kW·h)。

在物理学中，更常用的能量单位（也就是主单位，有时也叫国际单位）是焦耳，简称焦，符号是J。

　　它们的关系是：1kW.h=3.6×10^6J

　　电能公式：W=UIt W=Pt

　　根据欧姆定律（I=U/R）可以进一步推出：W=I^2Rt=U^2t/R
电压记录仪 电能记录仪监测仪 土壤湿度传感器 气象站 温湿度数据记录仪 水位水深记录仪  电导率记录仪监测仪 雨量计/雨量记录器 农场气象站方案 更多HOBO记录仪

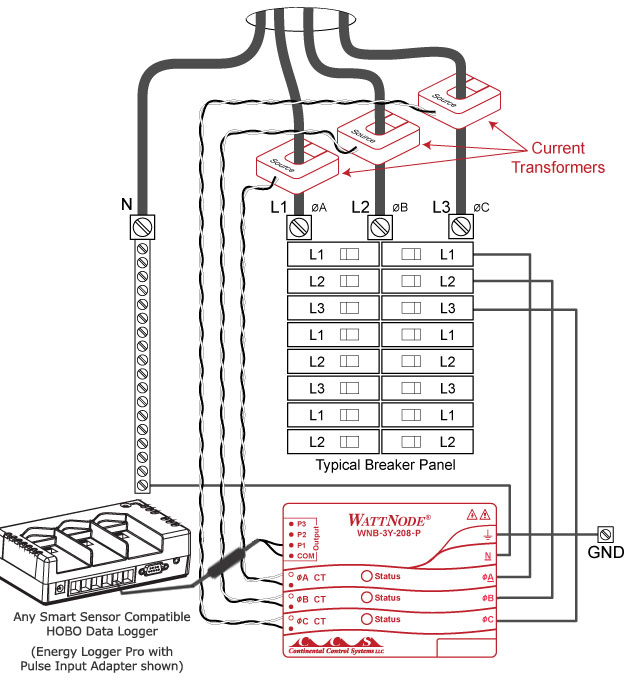

HOBO电能记录测量基本配置图

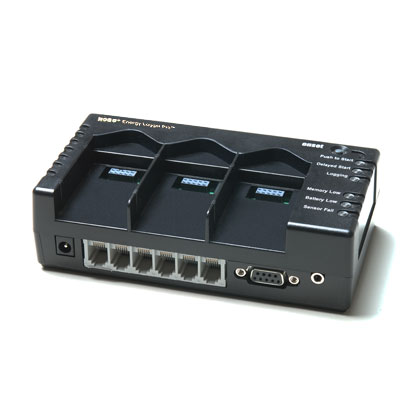

主记录仪：

HOBO能量记录器Pro? 数据记录器H22-001

通信方式：RS-232通过了3.5 mm 的连续端口或9-pin D-Sub 连接器
操作指示：拥有提供记录和传感器网络状态的六个操作指示
记录模式：计时延迟或者触发器(按

kWh(电能)变换装置传感器T-WNB-3D-480

输入的CT ：0-0.5 VAC运行， 3 VAC最大值
测量精度：±0.45%读书+ 0.05% FS
CTs范围：5到1500 amps
数据通道数：2个

传感器：

电子开关脉冲输入转接器S-UCC-M006

输入输出阻抗：100KΩ
测量范围：每个记录间隔，0－65533脉冲
分辨率 1脉冲

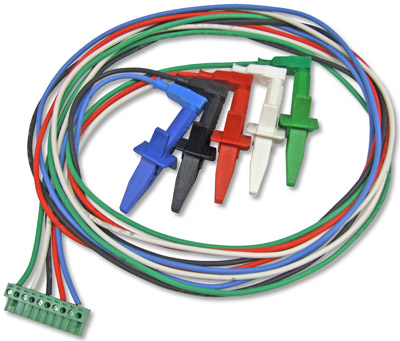

电压输入缆线A-WNB-LEADSET

测量范围：单阶段电路120-277vac和三相电路208-480vac
电子规定值 ： IEC 61010-031 @ 1,000VII，600VIII P2

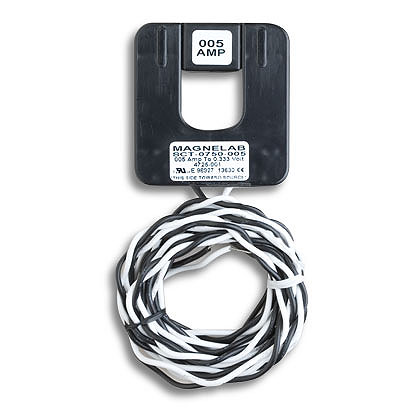

0－5安培 高端交流电流变压器T-MAG-SCT-005

测量范围：0－5安培 交流
测量精度：±1％（10％到130％电流）
数据通道：1个
