多通道隔离示波器的工作原理

多通道隔离示波器是一种具有2个或4个隔离通道的可现场使用的实验室示波器。它的四个隔离通道输入体系结构给“正”输入和负基准导线提供了真实且完整的通道间的安全电气隔离。

　　这种多通道隔离技术不同于传统的隔离技术，而是在测量系统的的中端，即示波器内部的电路结构发生了改变。(见图2 )

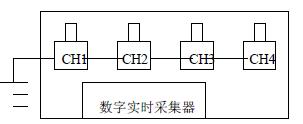

图２a 传统示波器通道间电气相联共地

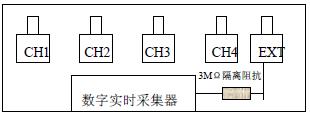

图２b 多通道隔离示波器通道间是完全隔离的

图2 传统示波器与多通道隔离示波器的原理比较

　　多通道隔离示波器本质是一高集成多功能的实验室数字存储示波器，基本结构与传统示波器一致，但在隔离上从仪器本身隔离出发，主要反映在两个方面：
　　(1)通道间采用了完全电气隔离技术；
　　(2)输入端地线与市网地线高阻抗隔离，同时在传统示波器多功能的基础上又增加了电池供电和功率分析等功能，并将与外部联接的接口RS232，打印机并口和CF卡驱动器等集于一身。
