环境噪声测量仪的硬件结构

环境噪声测量仪的硬件结构

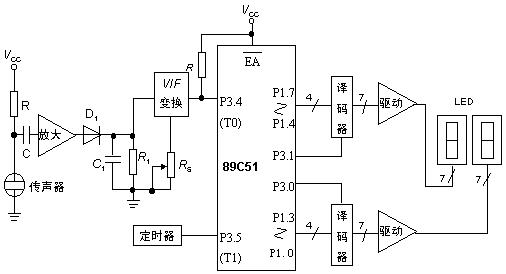

环境噪声测量仪的硬件结构原理框图见下图所示。

　　环境噪声经高灵敏度、无指向性驻极体传声器转换成电信号。所用传声器频率特性在50～14000Hz范围内不均匀度小于1.5 dB,加防风罩、防雨罩后可用于室外测量。由运放LM324构成三级放大电路,精心调整相关外围元件参数,可使其幅频特性与A计权曲线相近。D1、C1、R1组成峰值检波网络,其输出直流电平反映了噪声声压的大小。
　　由LM331构成电压/频率转换电路,输出的频率信号变成TTL电平送给单片机的P3.4引脚,作为T0的计数脉冲。该转换电路线性良好,抗干扰能力强,输出频率范围在10～10000Hz以上,其变化比达103,优于普通8位并行A/D转换器,有利于提高系统的测量范围。图1中,Rs可用来调节增益偏差,改变输出频率。
　　系统的核心部分是AT89C51单片机,其指令系统与MCS-51完全兼容,且片内带4kb的E2PROM,可以方便地构成一个最小测量系统。其P3.5引脚接入由NE555构成的定时器输出的100kHz方波,通过T1中断去控制T0定时计数。从T0端输入的计数脉冲频率,即反映了所测声压的大小。经软件处理后,噪声声压级显示值由P1口输出,经74LS248译码再驱动两位4.572cm(1.8英寸)高亮度LED数码管显示,适当控制译码器使能端,使两数码管轮流发光实现动态显示,降低功耗温湿度计| 红外线测温仪| 温湿度仪| 红外线温度计| 露点仪| 亮度计| 温度记录仪| 温湿度记录仪| 光功率计| 粒子计数器| 粉尘计| 。
