多光谱扫描仪结构原理

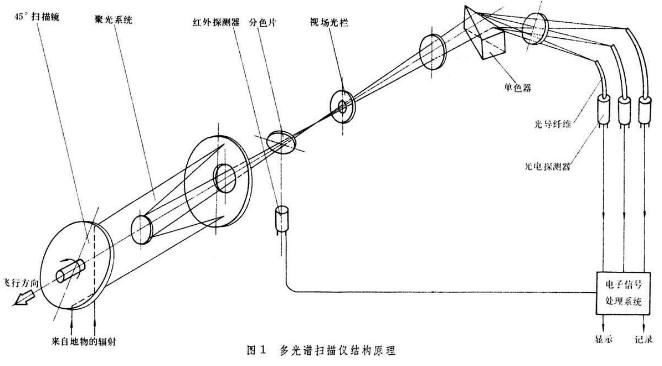

从地物来的红外和可见光辐射进入多光谱扫描仪，经扫描镜反射进入聚光系统，成像于视场光栏处（图1）。 视场光栏大小决定瞬时视场的大小。进入视场光栏的某瞬间的一像元的辐射，由单色器分光，将同一像元的辐射分成若干波段。分光的手段很多，有时单色器的波段不够宽，可以用分色片先把可见光与热红外波段分开。这样，可以在很宽的光谱范围内选取所需要的波段。然后，按不同的波段分别用相应的光电探测器和红外探测 器接收。在可见光和近红外波段常用光电倍增管（见光电管与光电倍增管）或硅光电二极管，在热红外波段，常用锑化铟和碲镉汞探测器等相序表| 万用表| 功率计| 示波器| 电阻测试仪| 电阻计| 电表| 钳表| 高斯计| 电磁场测试仪。
