超临界流体色谱仪的仪器流程

超临界流体色谱仪的仪器流程

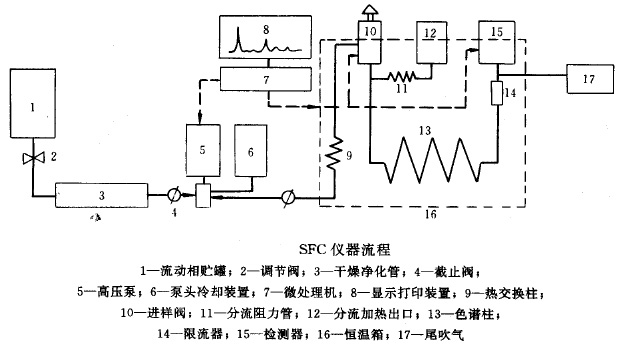

超临界流体色谱仪的典型流程如下图，它大体上分成三个部分即流动相系统、分离系统和检测系统。流动相系统主要包括流动相贮罐、流动相干燥净化以及流动相的加压、计量、显示等，分离系统主要是分离用的色谱柱、恒温箱以及进样、分流装置，检测系统包括检测器，微处理机以及记录、显示和打印装置。

　　上图是个典型的以二氧化碳为流动相，以毛细管柱或微型填充柱为分离柱，用氢火焰离子化检测器进行检测的SFC 流程。如果采用填充柱（柱内径≥2mm）做分离柱，则无需流程中柱前分流，而在限流器14 的出口分流，即把尾吹气17 改为分流出口。如果流动相为超临界正戊烷等，它们在氢火焰离子化检测器中有很高的灵敏度，而使流动相的检测器本底太高应改用紫外检测器，此时流程中限流器应放置在紫外检测器的出口。如果在流动相中还要添加适当的改性剂，则原则上可参照高效液相色谱在流动相添加改性剂的方法采取相应措施。
　　SFC 流程兼有气相色谱和高效液相色谱两方面的特点，它既有气相色谱的恒温箱，又有高效液相色谱的高压泵，整个系统塞本上都处于高压状态，要保证正常的工作，要求系统有很好的气密性。微处理机的作用是对系统的压力（或密度）、温度进行恒参数或程序变参数的控制。另外，它还可用于进样时间的控制、检测信号的采集，数据处理以及显示打印等功能。流程中恒温箱的使用温度一般为50～250℃ ，点温度控制优于士1% ；检测器的使用温度一般不超过400℃ ，点温度波动＜1℃ ；分流出口温度一般为200～350℃ 。整个流动相系统要求连接可靠、紧凑、耐压，并要求死体积尽可能小。所用毛细管色谱柱在高压操作时要不漏气、不炸裂。色谱柱试压时要注意安全防护。你可能想了解的一些检测仪器：测厚仪| 测速仪| 转速表| 压力表| 压力计| 真空表| 硬度计| 探伤仪| 电子称| 热像仪| 频闪仪| 测高仪| 测距仪| 金属探测器| 试验机| 扭力计| 流速仪| 粗糙度仪| 流量计|
