FTIR-光声光谱仪

FTIR-光声光谱仪

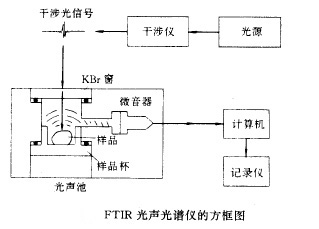

下图所示为傅里叶变换红外光声光谱仪的方框图，简称FTIR-PAS 。
　　以宽频带的红外光源发出的光进入干涉仪（一般为迈克尔逊干涉仪），进行调制后，通过KBr 晶体的窗口进入光声池，照射在样品上。样品吸收这种调制的有特征频率干涉光后，产生相应的光声信号，由微音器接收，经前置放大器放大后，送入傅里叶变换红外光谱仪系统，经计算机傅里叶变换和处理后而得到光声光谱图，这种光谱与普通FTIR 红外吸收光谱是一致的，除特别情况下，可用一般红外光谱图进行释谱。



　　在FTIR-PAS 中的光声信号是宽频带的红外光，如5000cm-1到400 cm-1。经干涉仪调制后全部同时到达光声池，产生的光声信号也是宽频带的音频信号（与UV-VIS-PAS 中是单音频信号不同），且与光辐射的频率有如下关系：

式中f 为调制频率，Hz；V 为干涉仪的动镜速度，cm / s ；υ为样品吸收的特征频率光的频率，cm-1。
　　可见，当V 固定时，f与υ是对应的，而当υ固定时，f 随V 变化。例如，当干涉仪内动镜速度V=0.1cm / s ，对于4000cm-1～400cm-1光谱范围的光声谱，其调制频率f 为800Hz～50Hz 。V=0.2cm / s 时，调制频率f 为1600Hz～160Hz 。所以可用干涉仪动镜速度来改变调制频率，而不必用斩波器。这样，既可判断该频率光谱是否出现光声饱和现象，也可用此方法来检查样品不同层次深度的光声信息。
