KIT-MV-3P测量和验证（三相电源监控）系统

KIT-MV-3P测量和验证（三相电源监控）系统
HOBO测试与验证系统是一个自包含的套件使它方便又经济的能源性能承包商，能源顾问，和建筑节能管理人员跟踪建筑系统，如包装的空调机组的性能，并验证的能源效率的影响改进。
测量与验证系统包含一个4通道记录仪， 度电换能器，50和200安培电流传感器， 电压输入线， 软件 ，配件为单（ KIT-MV-1P ）或三相（ KIT-MV-3P ）电路能源监测应用中，所有包含在一个坚固的便携包。

这HOBO测量与验证系统可以用于测量交流电压从（标称值）120〜140相至中性和（标称值）208〜240相到相。 适用的电气服务类型有：
120 VAC/208-240伏三相四线星形中性
208-240 VAC三相三线三角形无中性
该系统也可以通过安装一个跳线用于以下单相服务类型。
120伏单相两线与中性
120 VAC/240 VAC单相三线与中性
120-240 VAC单相两线无中性

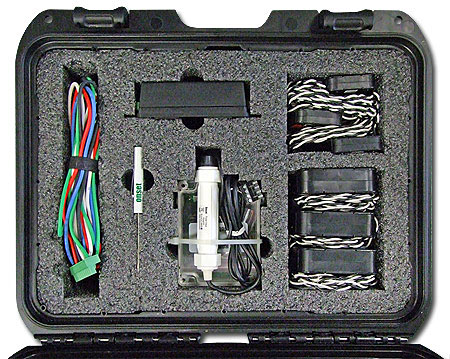

测量与验证系统包含以下的项目，须预先组装好，节省时间：
H21-002 - HOBO®微站数据采集器
S-UCC-M001 -电子开关脉冲输入适配器- 1米
T型MAG-SCT-050 X3三0 - 50安培分裂核心电流互感器-0.75“开口
T型MAG-SCT-200 X3三0 - 200 AMP的分裂核心电流互感器- 1.25“开口
T型WNB-3D-240 - WattNode二百四十零分之二百零八VAC三相三角洲千瓦时传感器
WNB-LEAD集
85-CASE-MV（定制手提箱-不单独销售）
ADAPT-SER-USB （USB连接线-一个Keyspan USB到串口适配器，可与所有的RS-232串口设备与PC 3.5接口电缆的PC电脑上使用-凯斯班光盘）
85-螺丝刀1（Onset螺丝刀-不单独销售）
05-6POS-BLOCK-D（对于可能购买其他额外的电流互感器CT WattNode接线端子-不单独销售）
HOBOware Pro的软件光盘
手册
如需其他兼容的传感器，用于测量与验证系统的列表， 请单击此处 。
注：包括H21-002数据采集器能够接受其他第三方传感器-为H21-002兼容的传感器的完整列表，请参阅H21-002产品页面 。
运行环境：
该试剂盒-MV-3P套件是用于室内环境
测量参数：
该试剂盒-MV-3P套件支持以下测量：
千瓦时（千瓦时），千瓦（kW）
骏凯电子HOBO记录仪中国代理商，了解更多联系020-83503769 或登录http://www.hobochina.cn

H21- 002 - HOBO微站数据采集器
经营范围： -20 °至50°C （-4 °至122°F ）碱性电池， -40 °至70°C （ -40 °至158°F ）与锂电池
传感器输入：最多四个智能传感器（包括多参数传感器）
通讯：3.5毫米串口
外形尺寸：14.3厘米高x 11.4厘米深x 5.4厘米宽（ 3.5 ×4.5× 2.125英寸）
重量：0.36千克（ 0.8磅）
内存： 512K非易失性闪存数据存储
记忆模式：停止全时，全时环绕
运营指标：七灯提供日志和传感器网络状态
记录间隔：1秒至18小时，用户指定的时间间隔
电池寿命：1年典型使用（最多4个传感器， 1分钟以上的记录
间隔）
电池类型：包括四节标准AA碱性电池（适用于工作条件-20 °至50°C [-4 °至122°F ]）;可用于-40°操作条件至70°C （可选AA锂电池-40 °至158°F ）
时间精度： 0〜2秒的第一数据点和每周±5秒
25 °C （ 77 °F ）
数据类型：支持基于可用性测量平均
支持从传感器数据
记录仪启动模式：立即，按钮，或延迟启动选项
数据通信：当前阅读的同时记录，卸载时记录，或卸载
停止时
防护等级：防水，与GoreTM通风部署在恶劣的天气条件
安装方式：垂直安装在平坦的表面18厘米（3.5英寸）或更宽;可选抱杆安装套件，用于启动4.1厘米（1 5/8英寸）直径的桅杆使用
外壳访问：盖有四个螺丝固定
传感器网络电缆长度：100米（328英尺）最大

S- UCC- M001 - 电子开关脉冲输入适配器 - 1米
最大输入频率： 120赫兹（ 120个脉冲每秒）
测量范围： 0 - 65,533脉冲记录间隔
分辨率： 1脉冲
锁定时间： 45微秒±10 ％
推荐的输入类型：电子固态开关闭合或CMOS电平数字输出（例如：场效应管，光耦场效应管或集电极开路）
首选开关状态：低电平输入常开
边缘检测：下降沿，施密特触发缓冲器（逻辑电平：低电平≤ 0.6 V ，高≥ 2.7 V ）
最小脉冲宽度： 1毫秒
输入/输出阻抗： 100 KΩ
开路输入电压：3.3 V
最大输入电压： 3.6 V
用户连接： 24 AWG线， 2条引线：白色（ + ） ，黑色（ - ）
工作温度范围： -40 °至75 °C ​​（ -40 °至167°F ）
电缆总长度：1.0米（3.3英尺）
外壳：防水PVC外壳保护输入适配器电子
外壳尺寸： 14 ×0.95公分（ 5.5× 0.375英寸）
重量：310克（ 11盎司）
每个样本16位
数据通道数： 1
测量平均选项：否（报告脉冲在记录间隔数）

T型MAG - SCT- 050 - 0 - 50安培分裂核心电流互感器-0.75 “开口
测量范围： 0〜50安培交流
精度： ±1％（从10 ％至130 ％的额定电流）
额定电压： 600VAC
相位角：<2 °（有效70A或更高）
输出信号的FlexSmart TRMS模块： 0.333V额定电流
数据通道数： 1
质量建设：
UL认证
0.75 “开口
环氧树脂封装外壳
信息 - 8英尺双绞线， 22 AWGG
捕捉关闭/打开
内部精密负载电阻

T型MAG - SCT- 200 - 0 - 200 AMP的分裂核心电流互感器 - 1.25 “开口
测量范围： 0〜200安培交流
精度： ±1％（从10 ％至130 ％的额定电流）
额定电压： 600VAC
相位角：<2 °（有效70A或更高）
输出信号的FlexSmart TRMS模块： 0.333V额定电流
数据通道数： 1
质量建设：
UL认证
1.25 “开口
环氧树脂封装外壳
信息 - 8英尺双绞线， 22 AWGG
捕捉关闭/打开
内部精密负载电阻

T型WNB -3D- 240 - WattNode二百四十零分之二百零八VAC三相三角洲千瓦时传感器
三角形或星形配置范围： 208 ， 480伏交流电
1相2线208V （无中性）
1相2线240V （无中性）
1三相三线120V/240V
三相三线208V （无中性）
3相4线120V/208V
等级： FCC A级
工作：电压范围： ±标称20％
频率： 60赫兹
CT输入： 0-0.5伏交流电操作， 3 VAC（最大）
精度： ± 25日通过谐波读数+ 0.05 ％ FS的0.45％ （取决于所使用的CT和线路的变化精度为1.5 ％ 〜4 ％的读数）
外壳：高冲击， UL额定ABS塑料
连接器： UL认证， CSA认证，可拆卸的螺丝端子（ 14 AWG ） ， 600V
工作温度范围： -30至60°C （ -22到140°F ）
工作湿度范围： 0 〜90 ％RH，无冷凝
外形尺寸：21.6厘米× 14.3厘米X 3.8公分（ 3.3英寸X 5.6英寸x 1.5英寸）
重量：295克（ 10.4盎司）
数据通道数： 2
