在运营商的实验室环境中的安全是极其重要。生物安全柜是主要作用为遏制传染性安全工作的发展
微生物。生物安全柜的设计提供人员，适当的环境和产品的保护时，做法和程序得到遵守。三种生物
安全柜，指定为I类， II和III已经开发，以满足不同的研究和临床的需要。高效率微粒空气（ HEPA）过滤器或超低渗透空气（ ULPA ）过滤器的排气和/或供应二手生物安全柜系统。
在一个BSC的工作区域内的空气流被设计为层在50〜120英尺每分钟的速度运行。在空中工作区域不应该逃进了房间造成污染物以达到操作者。因此有一个恒气流从房间到BSC 。
管理这样复杂的气流模式需要精确气流至少在两个点的测量：一是在向下流动的过滤器，一个在所述排气路径保证恒定的空气去除从一个房间到BSC用尽。
两个气流传感器用于这样的应用中，如图2 。这两个传感器可以保证恒定的层流和足够的空气交换。
气流可以通过两种方式来衡量：直接气流感应或间接的方法使用皮托管通过压力测量。

直接气流测量：
当使用一个直接气流传感器要考虑两个因素是测量范围和准确度规格。在BSC的应用程序的气流在机壳是50至120英尺（0.25 - 0.6米/秒） 。专为这种范围的传感器，应使用以取得最佳效果。
考虑1000fpm范围和2 ％满量程或10fpm准确度规格的传感器。
当这个传感器测量50fpm公差可达到20fpm （满量程的2 ％ ） 。这也就是说，在50fpm的实际测量容差为40％。气流传感器50测量范围 - 150fpm （ 0.25-0.75米/秒） ， 15个工作温度范围 - 5％的35 ℃和精度可满足大部分的BSC的应用程序。

间接测量气流的利用皮托管：
皮托管，用于拾取引起气流成管的压力差。这个压力测量可以转换使用的是关系到风量：
气流，V = （2 ΔP/ ρ ）1/2 ;
其中， ΔP =瘀阻压力 - 跨越皮托静压
ρ =空气密度
文件编号CSxxx
REV：1.0
设计的气流。智能散热。
S1 ：层流下流大小S2 ：排气体积流量大小

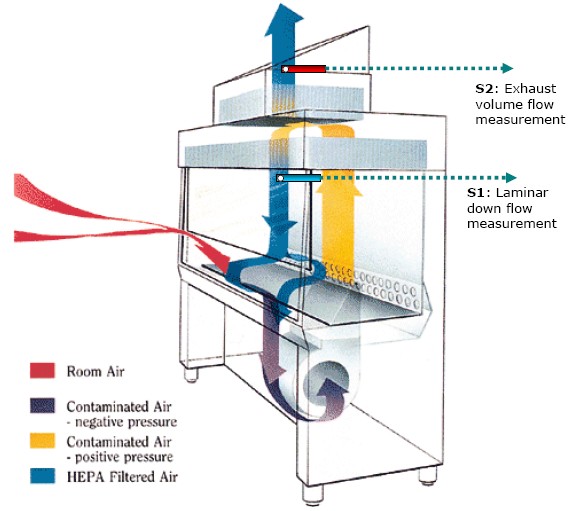

图2。气流路径在BSC和理想的地点用于检测气流。
在BSC气流测量
如由方程，在较低的水平气流的压力变得非常低，以至于一传感器实现相应的精度可能很难找到。存在需要在一个BSC进行监测的两个主要因素：
•向下草案空气流速和
•空气交换率。
低向下速度草案确保了在腔室中的流动是层流。的流量范围是之间50-120英尺。直接放在下面的HEPA过滤器（ S1），传感器能够确保层流气流通过速度控制排气风扇。由于气流在S1为低时，直接气流的测量方法是必要的。
通过平衡计分卡适当的总空气运动通过S2监测，放置在排气路径。气流的体积被由排气的面积乘以线速度计算风管。由于流动模式是令人关注的不和所述管道速度可能比较高，直接或间接测量的方法也可使用。

解决方案：
HOBO设备
主记录仪：H22-001(推荐)可以通过S-FS-CVIA同时接6个直接接到气体流量传感T-DCI-F900-L-O

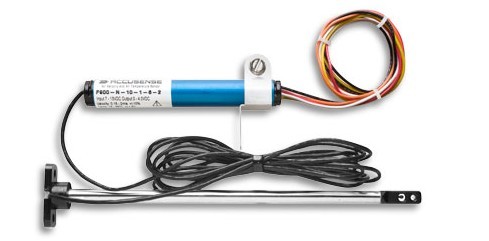

传感器：热线式气流传感器T-DCI-F900-L-O （可用在U30，u12或ZW系列记录仪中）

下面是H22-001的连接传感器接法图：
