教你如何用H22通过模块S-FS-CVIA轻松配置压力传感器
在之前的文章中,我们说到HOBO记录仪H22-001能量记录仪在压缩机行业的应用,详细:http://www.gzjunkai.com/arnews.asp?id=1603
现在我们以压力传感器T-ASH-G2-200为例详细操作下
我们要用到的HOBO设备:H22-001()、S-FS-CVIA模块、压力传感器T-ASH-G2-200

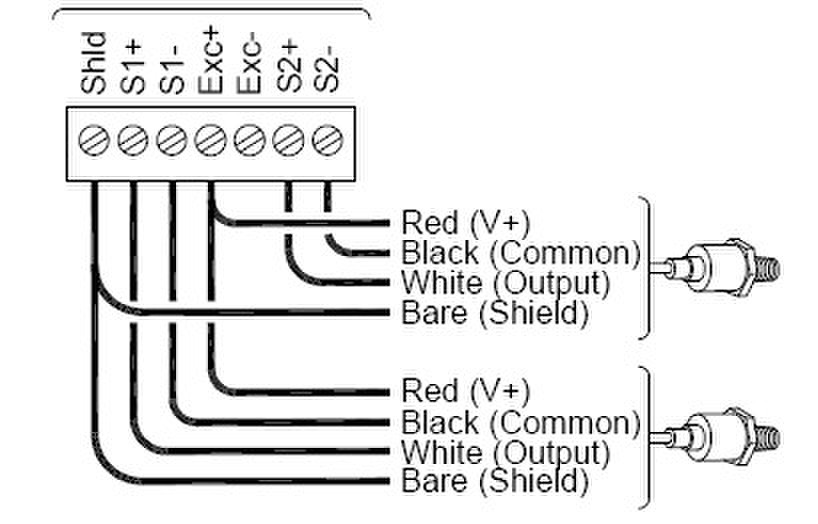

首先是设备线路连接,如图,
因为S-FS-CVIA是双通道模块,上图是同时接两个压力传感器,
T-ASH-G2-200有4条接线,分别有裸线(是屏蔽线 接shld)、红线(接Exc+)、白线(接S1+或S2+)、黑线(接S1-或S2-)。
接下来我们把S-FS-CVIA接在H22-001上,通过链接线接到电脑,
启动HOBO软件,点击launch来设置记录仪H22
如下图
可以看到软件能检测到S-FS-CVIA模块下有2个外接传感器,

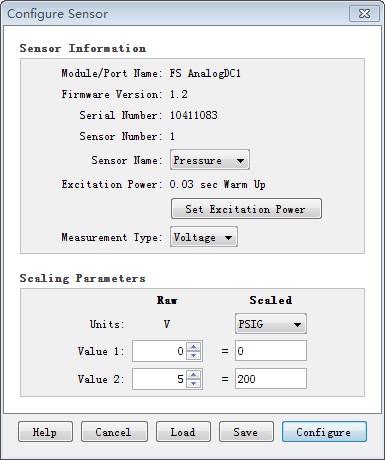

现在我们点击外接传感器后面两个小勾勾设置进入图如下

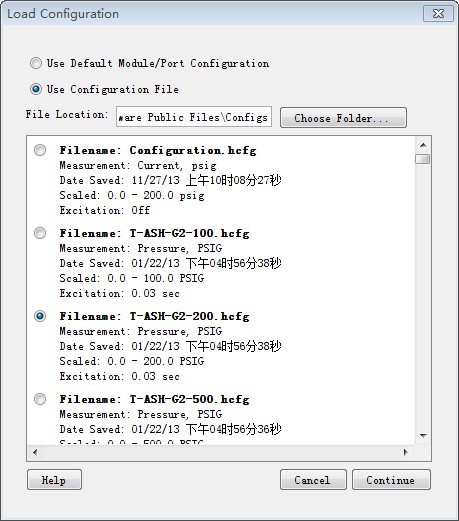

可以自己设置比值,或我们可以通过Load 来轻松设置
如图
选中对应的传感器型号,按Continue 就可以
接着会返回到上个界面,再接configure 完成传感器设置,返回到记录仪界面进行开启。
