 工业上用的三相交流电，有的直接来自三相交流发电机，但大多数还是来自三相变压器，对于负载来说，它们都是三相交流电源，在低电压供电时，多采用三相四线制。 在三相四线制供电时，三相交流电源的三个线圈采用星形（Y形）接法，即把三个线圈的末端X、Y、Z连接在一起，成为三个线圈的公用点，通常称它为中点或零点，并用字母O表示。供电时，引出四根线：从中点O引出的导线称为中线或零线；从三个线圈的首端引出的三根导线称为A线、B线、C线，统称为相线或火线。在星形接线中，如果中点与大地相连，中线也称为地线。
我们常见的三相四线制供电设备中引出的四根线，就是三根火线一根地线。 每根火线与地线间的电压叫相电压，其有效值用UA、UB、UC表示；火线间的电压叫线电压，其有效值用UAB、UBC，UCA表示，因为三相交流电源的三个线圈产生的交流电压位相相差120°，三个线圈作星形连接时，线电压等于相电压的根号3倍。骏凯电子Onset公司HOBO中国代理商，更多HOBO产品和技术方案请联系官方（www.hobochina.cn）客服和技术人员
下面我们以HOBO记录千瓦时监控套装 - KIT-UX90-KWH 为例，列举三相四线和三相三线的能量记录监测详细测量接线法。

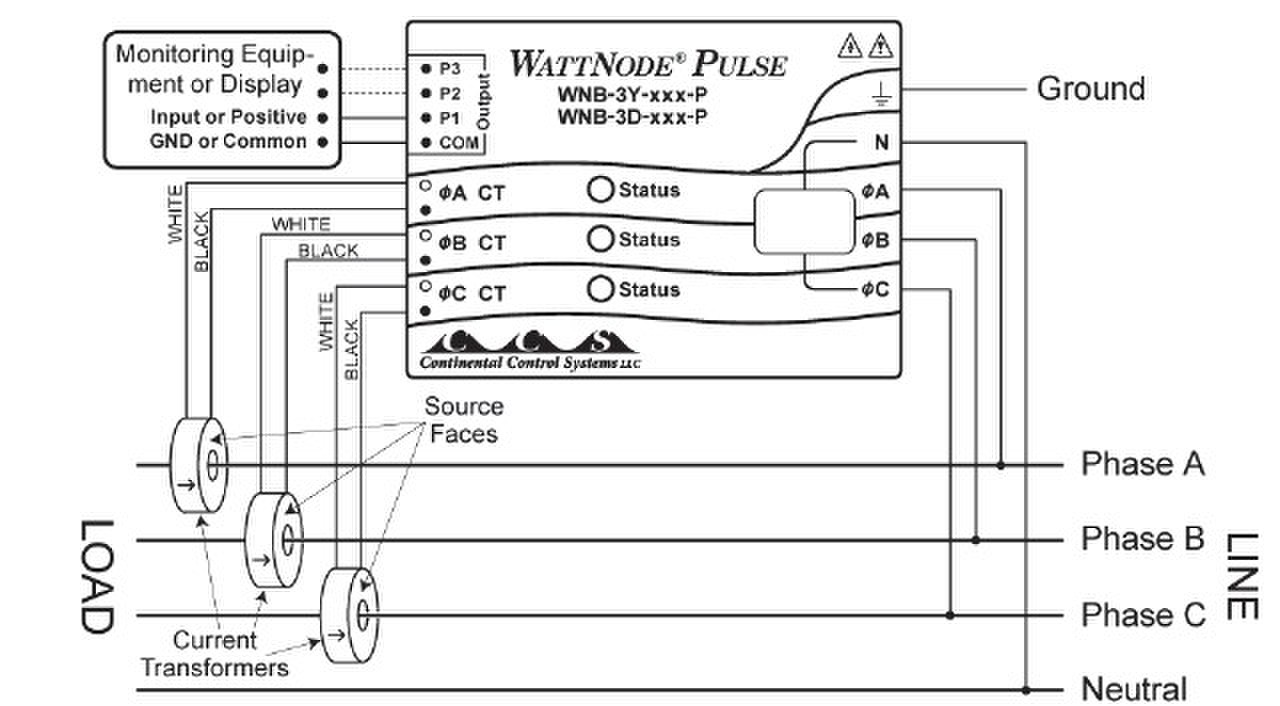

三相四线星形测量接线
这通常出现在商业和工业环境。电线中性和三个电源线与AC波形转向120°之间的连续阶段。利用这种配置，线间电压的导线可以连接到OA，OB，以任何顺序ØC终端，只要电流互感器的连接相匹配。重要的是，你连接N（中性）。对于这些模型中，WattNode供电从N和OA端子。

图：三相四线星形连接

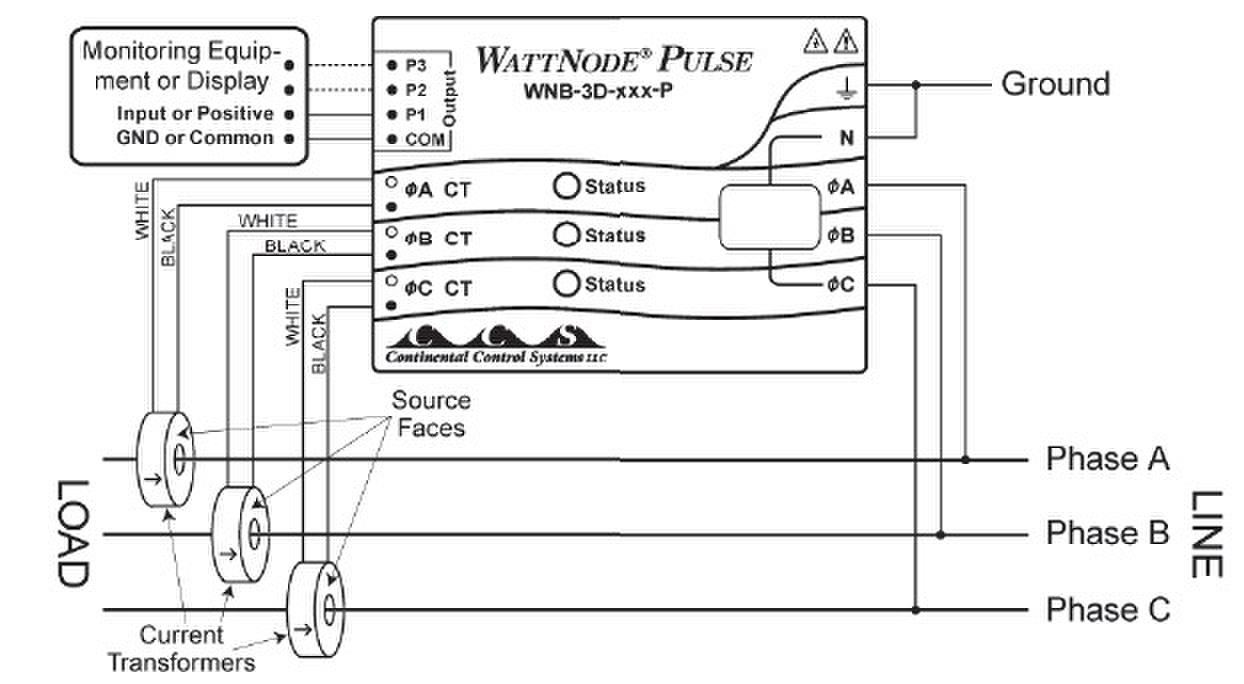

三相三线三角形（无中性）接线法
这通常是在制造和工业环境中看到。有没有中性线，短短3与AC电源线波形转向120°之间的连续阶段。利用这种配置，线间电压的导线可以连接到OA，OB，以任何顺序ØC终端，只要电流互感器的连接相匹配。对于这些模型中，WattNode，OA和OB（A相和B相）端子供电。注：所有三角洲WattNode模型提供了一个中性线连接N，允许三角洲WattNode模型来衡量星形和三角配置。

为了获得最佳的精度，我们建议N（中性）终端连接到地面。这是没有必要的平衡三相电路，地面相A，地面B相，和地面到C相电压的大致一样的。这不会造成接地电流流过，因为中性终端不使用电源WattNode。

图：三相三线三角形（无中性线）连接
