关于适配器S-WCB-M003｜S-WCD-M003｜S-WCE-M003接线图详解

关于适配器S-WCB-M003｜S-WCD-M003｜S-WCE-M003接线图详解
问题：一些单位可能连接不正确会导致记录仪的读数被逆转。
解决办法：按说明图正确连接线在适配器板。
所需材料：1-1/16-inch扳手，3/64-inch 螺丝刀
步骤1–接入电路板的螺钉接线端子
拧下密封圈体，风传感器的电缆出口的‐WCX适配器外罩和滑动垫圈上电缆护套。然后，松开
索环上的黑色模块杰克电缆出口适配器外罩圆顶螺母（不要拧下密封圈体本身从外罩），然后轻轻地将电缆通过房屋直到螺钉端子座可在PCB。
步骤2–视图的棕色和绿色的线连接

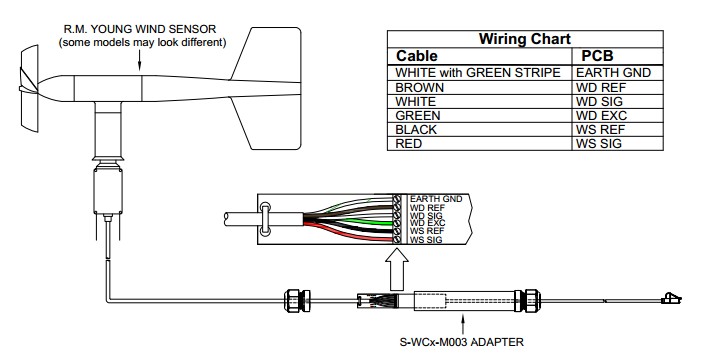

棕色线应连接到WD REF端和绿色线应连接到WD EXC终端。如果不，继续执行步骤3。如果PCB接线正确，请继续执行步骤5。
步骤3–棕色和绿色线断开
拧下WD REF和WD EXC端子断开的棕色和绿色的线。
步骤4–重新棕色和绿色的线
将棕丝WD REF端和WD EXC终端的绿色线。确保电线是完全固定在终端。
步骤5–重新装配适配器
轻轻地把PCB回适配器外壳。滑动垫圈顺着风传感器电缆，然后用扳手完全拧紧垫圈身为外罩。接下来，用手拧紧圆顶螺母体然后用扳手拧紧一个额外的½转。圆顶螺母必须是舒适的，但不应超过收紧。最后，以类似的方式，重新拧紧螺母松动‐圆顶的另一端外罩。
