射频混合耦合器的连接信号源

射频混合耦合器的连接信号源

在图中，两路信号发生器连接在射频混合耦合器的两个相对端口上（端口2和端口3）。因此，由端口2上的信号发生器1产生的能量在端口3取消，端口3上的信号发生器2产生的能量在端口2取消。因此，两路信号发生器产生的信号不会互相干扰。噪音计 | 可燃气体检测仪 | 酸碱度计 | 钳子 | 粉尘计 | GPS | 光度计 | 测距仪 | 粒子计数器 | 工具箱 | 糖度计 | 气体检测仪 | 空气品质监测仪 | 电力计

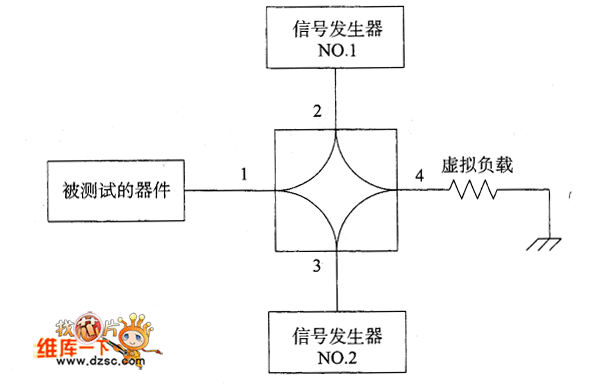

　　图 连接两路信号源

　　在两种情况下，能量会分为两路。例如，信号发生器1产生的能量流向端口2，被分为两路。其中一半（3dB）由端口2流向端口1，同时另外一半能量由端口2流向端口4。端口3上的信号发生器2也是同样的情况。信号分为相等的两部分，一路流向端口1和测试的设备，一路流向虚拟负载。
