一种热气自动计量系统的设计

摘要:先容了一种用仪表总线实现的热气自动计量系统的设计方案及结构组成可解决采热供热的收费题目具有良好的应用远景。

随着市场经济的拓展，采热供热收费题目的矛盾日益突出，迫切地需要有一个适于安装在城镇居民家中的智能供热计量计费装置。有了科学的计量手段，可以充分地利用经济杠杆促使用户公道用热，避免浪费，以促进城市供热系统发展的良性循环；有了科学的计量手段，还可以使供热部分对供热系统进行科学的治理，及时了解系统的情况，及时发现系统、管线和用户的故障。频谱分析仪| 电池测试仪| 相序表| 万用表| 功率计| 示波器| 电阻测试仪| 电阻计| 电表| 钳表| 高斯计| 电磁场测试仪

目前，我国大多数地区都采用水热供热，也就是用热水作为热量传送的载体。因此，研制适用于水热供热系统的供热计量装置，即安装于用户家中的智能热气表就成为当务之急。热气自动计量系统可为供热部分提供强有力的供热计量手段，使供热部分能科学有效地对供热进行计费，对供热网络进行治理。

1 方案的选择
智能热气表是具有计量和显示功能的独立装置，抄表方式可为手抄、抄表器抄、IC卡预支费或远程抄表系统传送数据等，具体方式可根据需要选择。本设计采用欧洲新型总线结构--仪表总线，该方案具有可靠性和性能价格比高的特点，所组成的热气自动计费治理系统，除了可对热气表实行远程计费治理外，还可在供热计量的同时对水、电、煤气等进行计量治理。有了自动计费治理系统，可以做到各种表计抄表不进户，科学公正计量，彻底改变了热气公司过往按户头、按人头收费的不公道治理模式，同时还可减少抄表带来的治安隐患等。

2 系统总体方案设计

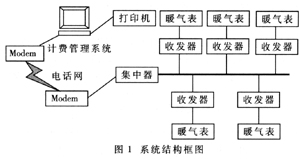

热气自动计费治理系统的总体结构如图1所示。

主要由智能热气表、仪表总线收发装置、集中器、抄表服务器以及计算机计费治理系统等组成。其原理是将智能热气表的相关数据经仪表总线传至集中器再通过电信网络有线传输经计算机治理实现热气表数据的自动抄收。

2.1 智能热气表
智能热气表安装于热气用户家中，不论用户家中安装有几只热气，原则上都可只安装一只热气表。热气表是以单片机为核心用两只温度传感器分别丈量进户水进水温度和出水温度，用一只传感器丈量水的流量，三个信号在热气表中进行处理和运算后得到用户的用热量Q。热气表装有8位的数码显示器，时刻显示着用户的累计用热量。
热气表原理框图如图2所示。

2.2 仪表总线收发装置
采用仪表总线技术设计热气自动计量系统，只要将一条双绞线(一根为信号线，一根为地线)从集中器拉向热气表，然后将各热气表挂在其上即可。仪表总线收发装置采用专用收发器芯片TSS721A构成可实现热气表与集中器之间的信息传输。该装置可与热气表形成一体，为了能清楚地先容本系统，在这里特单独先容。图3为TSS721A与热气表及仪表总线之间的连接。

2.3 集中器
集中器是对一定区域内、一定数目的用户进行集中治理。可进行信号的整形、传送并将每个用户的热能数据传送至计算机治理系统。集中器以单片机为核心，是热气表与计算机计费治理系统之间的关键。

2.4 计算机计费治理系统
热气表通过远程抄表系统传送数据，计算机治理系统通过对各热气表所报送的数据的分析，可随时了解供热管网系统的运行状况，及时地发现系统运行中的题目。例如管路有热损失、泄露或有用户表前窃热等，此时系统将会提示操纵职员留意。对拖欠用度的用户，计费系统还可计算其滞纳金。

3 系统的主要技术指标
(1)适用范围
热载体温度范围：5℃～90℃
热载体温差范围：2℃～75℃
(2)适应管道直径：15、20、25mm(居民用)
(3)最大能量累计值：9999999.9MJ
(4)额定工作压力：16bar
(5)最大流量：3～7m3/h
最小流量：0.03m3/h

本系统的研制成功可为供热部分提供强有力的供热计量手段，使供热部分能科学、有效地对供热进行计费，对供热网络进行治理。
利用"热气自动计费治理系统"的软硬件资源条件，还可在供热计量的同时对水、电、煤气等进行计量治理。这样，大大进步了系统的利用率
