整流器电流波形图计算输进电容

对整流器输进电容的大小考虑通常都很模糊，因此通常做法是选取大尺寸的电容器。假如纹波电压足够低，那么一切都好(见图a)。但假如纹波电压比较高，就需要增大输进电容器的尺寸。有的人试图计算出纹波百分数，但我以为这种方法没多大用处，由于设计工程师通常倾向于使波形可视化，就像用示波器看到的一样，即上限电压为最小电容电压的锯齿波。 真空表 | 压力计 | 水分测定仪 | 传感器 | 光功率计 | 电力计 | 水份计 | 电能质量分析仪 | 尖嘴钳 | 测振仪 | 示波表 | 零件盒 | 风速计 | 温湿度计

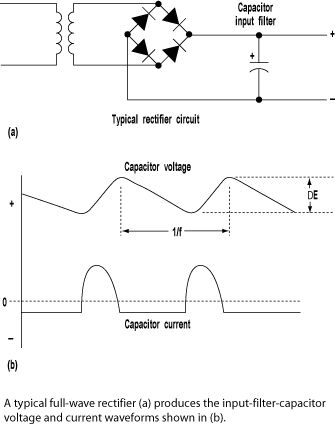

             图1 整流器电流波形图

       当我还在上学时，我得到一个简单的计算输进电容大小的关系式，该关系式在我的职业生涯中使用过无数次，现在我写出来与大家共享。

       C=(0.7×I)/(ΔE×f) （1）

       其中，C即是以法拉为单位的电容值，I即是以安培为单位的负载电流，ΔE即是峰-峰纹波电压，f即是纹波频率(一般全波为120Hz，半波为60Hz），0.7为整流器电流占空因数的补偿系数，这里假设占空因数为0.3(见图b)。

       这个等式是从下面几个基本关系式得来的：

       Q="CV"(电荷=电容×电压）
       I="Q/A" (电压=电荷/时间）
       f="1/V" (频率=1/周期）

       假设在每个周期中，电容提供70%的负载电流，而整流器提供30%的负载电流。将某一典型案例的数据：I = 1A、ΔE=1V、f=120Hz代进等式(1)，即可计算出电容值C=5833uF。
