冷却风扇是常见的个人电脑，工作站和其他系统的正常运行过程中可以产生显著热。然而，在许多这样的系统，冷却不需要100％的时间。在这些系统中，最好是只有当需要冷却风扇，而不是全职工作。经营风扇仅在需要时增加风扇寿命和降低系统噪音。  水份计 | 烟气分析仪 | 温度探头 | 金属探测器 | 电能质量分析仪 | 圆嘴钳 | 糖度计 | 温度表 | 电力分析仪 | 温湿度计 | 测距仪 | 流速仪 | 测试器 | 转速表 | 氧气检测 | 声级计

所示的电路使用一个非常简单的，基于微处理器，FPGA或其他高功率芯片的管芯温度控制风扇的运行成本低的方法。目标IC必须有一个温度感应PN结（通常是基地和基板的PNP的发射极）。该电路是基于对MAX6513的远程温度开关（IC1）。电流精确控制，通过对目标IC感交界比率IC1的力量，在每个电流测量结的正向电压，并计算基于此信息的远程结的温度。如果测得的温度超过工厂编程的临界温度，MAX6513的输出引脚（TOVER）变为主动，打开N沟道MOSFET和风扇供电。

临界温度可以选择匹配的目标IC的需求。在这里所示的电路中，IC1有一个55°C的门槛风扇控制范围的典型值约为45°C至65°C，但更高的价值也可以得到满足。启动风扇后，迟滞不断，直到温度降到10°C以下的跳闸温度风扇。如果5°C的迟滞是首选，HYST引脚连接到地面。为了达到最佳效果，找到IC1的接近目标IC和保持高速数字痕迹，从DXP和DXN痕迹，以避免噪声耦合。

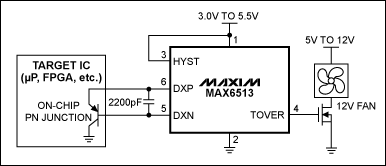

图1。这个简单的风扇控制器启动风扇时的目标IC的温度超过55°C

图2。打开风扇跳闸时的温度超过。温度下降到低于跳闸温度减去滞后，前风扇关闭。 HYST引脚连接到地面或VCC，5°C或10°C的迟滞可以选择。
