无线产品网页应用技术支持 在任何无线电(RF)收发信机的设计过程中，公道的频率规划都是最重要的步骤之一。所有频率规划的基础就是下面这个熟悉的混频器功能公式：

f_sp = m × f_rf ± n × flo1

f_sp为杂散输出频率
f_rf为RF信号
f_lo为LO，即本地振荡器频率

原本简单的事情在现代多频段蜂窝电话中变得十分复杂。设计者必须找出解决下列题目的最佳方案： 确定合适的中频(IF)，消除带内杂散信号，尤其是那些会造成接收机自阻(self muting)的信号 - 性能题目。使用尽可能少的IF滤波器 - 本钱题目。减轻半中频(偏移)题目 - TDMA系统的性能题目。确定主压控振荡器(VCO)的频率变化范围 - 设计可行性和本钱题目。 有很多软件可以给设计者提供帮助，代价仅仅是需要花时间到Internet往下载它们。一些软件以列表的形式输出，读起来很繁琐。一些软件提供图形输出，这种高水平的设计结果表达方式给人留下深刻的印象，但是使用当中的一些细节难于理解。糖度计 | 电容表 | 剥线钳 | 光功率计 | 测速仪 | 温度计 | 电阻计 | 无纸记录仪 | 电流表 | 压力计 | PH计 | 测高仪

Excel数据表的特点是提供了一种易于理解而且很有用的工具。它可以用于单频段和多频段收发信机的频率规划。最初此电子表格是为蜂窝和PCS电话设计的。于是，当输进蜂窝或PCS信道号时，表格会根据输进的接收机IF自动计算出发射机输出、接收机输进、主本地振荡器频率和发射机IF。而且可以将任何情况都考虑到。在预制默认数据表格的实例中，将估计出三个接收机IF值。本表格的另一个目标是规划IS-136 TDMA的无线频率。这就是在PCS频段选择45MHz作为RX和TX中频之差的原因。这种方案极大地降低了硬件本钱，在蜂窝和PCS频段使用单一的RX IF和单一的TX IF。

下面是关于如何使用电子表格的一些注释：(见图1)

在紫色单元格中输进1或2选择对LO高端注进还是低端注进。在黄色单元格中输进1、2或3从下面的单元格中选择RX IF频率。这些频率可以根据需要人为修改。使用蓝色单元格输进要估计的频率信道。假如在RX或TX频段内出现杂散响应，激励频率会自动以红色高亮显示。假如输进了非法的信道号，将显示"Ch# Error"。

图1. 频率规划电子表格，根据在黄色、紫色和蓝色单元格中输进适当的数值得出结果。

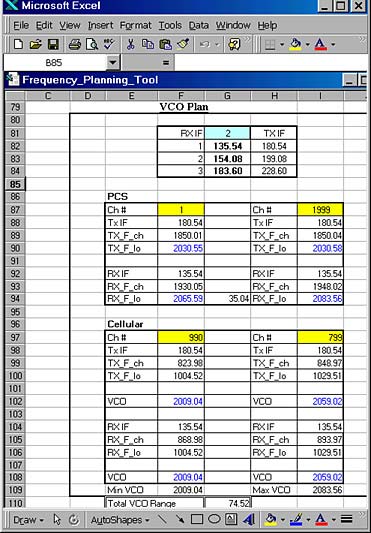

第二个表格是“VCO Plan”，它将根据估计出的频率规划结果得出所需的频率范围。图2所示为一个屏幕截图。请留意表格的内容是基于在蜂窝频段工作中对VCO输出经过二次分频得到的。


图2. 表中计算出了VCO的最大调谐范围。
