用正反馈方式改善线性的简化电阻测温电路图

用正反馈方式改善线性的简化电阻测温电路图

电路的功能

　　本电路是一种采用正反馈方式，带线性器的温度丈量电路，温度上升，测温电阻流过的电流就会增大，温度变化范围为0~500°C时，可得到0~5V的电压输出，误差可控制在正负0.08%以内。斜嘴钳 | 探伤仪 | 工具箱 | 声级计 | 工具包 | 红外线测温仪 | 盐度计 | 折射仪 | 多用表 | 压力计 | 酸碱计 | 平嘴钳 | 粒子计数器 | 电阻计 | 电导计

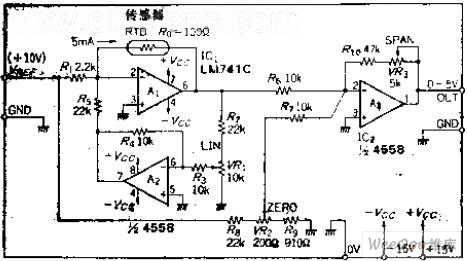

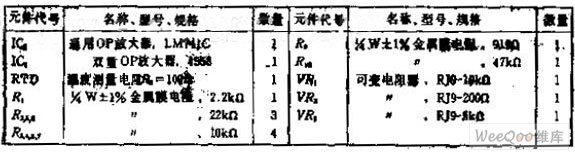

　　电路工作原理

　　OP放大器A1为反相放大电路，在反馈环路中连接了测温电阻，用5MA电流进行恒定电流置偏时，A1输出端可有-0.5V的电压。假定RTD的变化量为△R，输出电压的变化量则为△R*5MA。

　　调零的方法是用R2、R3及VR2对基准电压进行分压，并经R7输进A3。

　　关于线性上升题目：A1输出被R和VR1分压，送进反相放大器A2从而构成正反馈，用加大RTD偏流的办法来进行修正。

　　输出放大器A3的作用是倒相，并放大5倍，调节变化范围，使输出的电压在500度时为5V。
