Maxim提供漏极开路监控电路，推 - 拉，双向复位输出。客户经常会问，如何将这些不同，如何确定一个给定的应用程序，这是最合适的。本应用笔记提供的解释和指引。

漏极开路输出
RESET输出的监控电路，第一季（图1）内部MOSFET的漏极。需要一个外部上拉电阻连接到电源电压复位，以创建一个逻辑信号输出。 VRESET变为低电平时，Q1导通。 RESET变为高阻抗，Q1关断时，，VRESET电源轨。上拉电阻可以连接到电源电压监控电路供应以外。

图1。漏极开路输出。

采取的来源和选择上拉电阻时，陷入审议监督RESET输出功能，尤其是当RESET驱动多个设备在同一总线上。选择一个足够低的电阻等，VRESET保持“高”，当Q1关断（VRESET = VCC的 - ISOURCE×R的）和足够高，这样VRESET保持“低”，Q1导通时。牢记第一季度，​​现在必须进行IQ1 =（（Vcc - VLOW）/右）ISINK。一个4.7kΩ上拉电阻的标称值是。

漏极开路输出的优势是有线或能力;缺点是一个缓慢的上升时间和额外的外部电阻器。连接在同一总线上的两个或两个以上的监控电路，漏极开路输出，以实现负​​逻辑“或”电路。任何一个监控电路的复位输出变低时，公交车是低。公交车是高，只有当所有重置高。这是最方便的，当一个人要监视多个电源电压和触发复位时，任何一个供应下降。

推挽输出
推挽输出由一对互补的MOSFET（图2）。此配置是类似的比较器的输出阶段。 Q2关断时，RESET输出为高电平时，Q1导通，变低，Q2导通时，Q1关断。

图2。推挽输出。

电气特性表中指定的主管汇和源的输出电流能力。确保后续电路连接到RESET不下沉或源足够高的电流，使输出偏离理想状态的电压水平。

可以安装在公共汽车上只有一个推挽输出。多个总线上的电路，将导致冲突。吸收能力“强”源设备占主导地位所造成的状态。

推挽输出提供高速，几乎响应轨到轨，无论是从低到高，高到低，源出或吸入电流的能力。

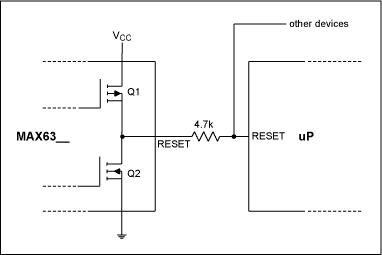

当推挽双向复位用在μP复位输出接口，RESET和μP复位之间连接的电阻（图3）。这允许的微处理器发出命令，系统无论主管复位状态。作为驱动复位输入和作为一个活跃的系统复位驱动在μP功能的双向复位。

图3。接口与UPS的双向复位。

双向输出（马克西姆专有）

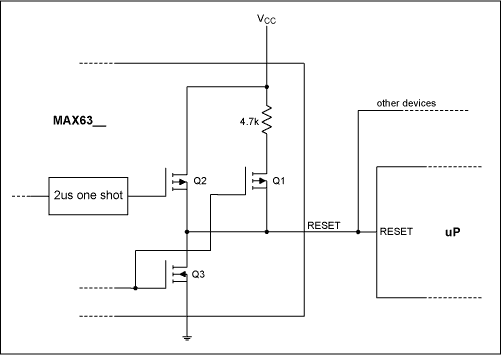

当接口与微处理器的双向复位输入/输出，这需要一个快速复位的上升时间，Maxim提供一个专有的双向开漏复位输出（图4）监控电路（MAX6316系列）。它集成了一个内部​​4.7kΩ上拉电阻的漏极开路输出（第三季）。 RESET变低，当第三季度打开Q1和Q2关闭。 RESET变为高电平时，Q3导通，Q1导通。迅速将重置后很短的时间期限Q1〜2μs的高，Q2导通变为和，后VRESET已上升到一定的电压（0.65V）。第一季度供应，以减少功耗监控电路，Q3导通时从电路中断开内部上拉电阻。

图4。双向输出。

一个可能表明，仅仅使用一个漏极开路输出的上拉电阻值降低，从而增加了源电流，将实现增加第二季度相同的结果。事实是，有一个上拉电阻可以有多低的限制。复位输出被评为一些μPs的只有高为1.6毫安灌电流。 μP复位变低时，总线上的电压将被拉至VRESET = VCC - 1.6毫安×R的，这必须仍然是低到足以被确认为逻辑低电平。减少住宅（上拉电阻值），以改善上升时间可能会提高VRESET上述逻辑低时，μP复位变低。 温度探头 | 圆嘴钳 | PH计 | 传感器 | 色度计 | 温度记录仪 | 扭力计 | 转速表 | 压力计 | 电阻计 | 红外线温度计 | 管钳 | 光功率计 | 多功能测试仪 | 电力计
