以满足特定的动态范围的要求，很多应用都需要表现出非线性传递函数的电路。从一个电路元件提供了一个音量控制数输出线性化的响应，这些电路是有用的，在各种日常的工程应用。线性抽头数字电位器可用于简单的分压器配置提供这些非线性传递函数。对于这些类型的传递函数下面的例子中，MAX5160数字电位器50KΩ版本。在下面的电子表格的公式不包括MAX5160的±25％的终端到端到端电阻容差，但他们可以很容易地适应这种宽容以及其他参数和电位。 发生器| 多用表| 验电笔| 示波表| 电流表| 钩表| 测试器| 电力计| 电力测量仪| 光度计| 电压计| 电流计|

典型的分频器配置图1，2和3所示。对于这些电路中的每一个假设VIN代表一个低阻抗的电压源和Vout代表一个高阻抗输入节点。图1描述了一个简单的传递函数（Rb / RPOT的VOUT = VIN），其中RPOT = RA + RB，和Ra和Rb分别代表从Vin雨刮器和雨刮器接地电阻，分压器。加强雨刮器在一个恒定的5V电平与VIN从锅底产生一个线性传递函数，在图上的线性响应电子表格所示。

线性响应的Excel电子表格（ZIP，8K）
图1。线性响应的电路和电子表格。

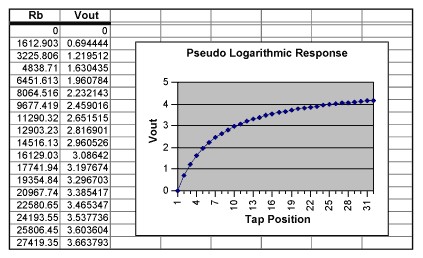

添加一个串联电阻电路（图2 R1），产生一个完全不同的结果。该电路的传递函数更接近于对数曲线和方程VOUT = VIN（RB /（R1 + RB））的特点。通过改变R1的值，在这种情况下，10KΩ，“伪对数”的传递函数可定制，以满足电路的实际需求。伪对数响应的电子表格中的传递函数的图形如下所示。一个可能的日志抽头数字电位器相比，这种电路的缺点是输出电压只能接近满刻度值的VIN - 它不能达到它。因此，有一些输出的动态范围的损失，该损失的程度上取决于选择R1的值。然而，使用日志抽头数字电位限制，特别是电位器的规格（即1dB/step，2dB/step等）的响应。有亲和CON两种拓扑取决于所需要的规格参数。

伪对数响应的Excel电子表格（ZIP，8K）
图2。伪对数响应的电路和电子表格。

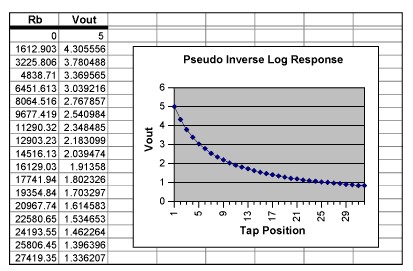

最后，R1和MAX5160的产量在图3所示的电路交换的立场。此配置改变的输出，形成更多的逆对数函数的响应。此电路的传递函数为VOUT = VIN（R1 /（R1 + RB））和伪逆测井响应的电子表格内的图所示。再次，在前面的例子中，选择R1的值会影响输出的动态范围。该电路的输出不会延伸到地面铁路。

伪逆测井响应的Excel电子表格（ZIP，8K）
图3。伪逆对数响应的电路和电子表格。

对于简单的应用，如给定的例子，可适应任何以前的电子表格，覆盖广泛的数字电位器和电路值以下步骤：

1。双击电子表格上，不上图。您可能不得不关闭“图表工具栏，如果它弹出。
2。输入Vin的A3单元格中的值。
3。输入在单元格B3 R1的值。
4。输入电位器的电阻值在单元格C3。
5。输入总数D3细胞电位提供的步骤。
6。列E，F，G，各自列下来Ĥ第34行中发现的公式复制到列E的步骤数等于总数的电位器（在单元格D3中输入）所提供的步骤。换句话说，复制一个64步锅的E34号，F34，G34，H34的公式向下各自列排66。
7。找到图内的电子表格。单点击图和“图”字会出现在工具栏上方的菜单在屏幕的上方。如果一个单独的图表工具栏在屏幕上弹出，关闭它。点击在屏幕上方的“图表”字。从下拉菜单中点击“数据源。”会出现一个单独的窗口，突出显示的单元格的数据范围。现在单击并拖动指针向下H栏（VOUT）的电子表格，直到细胞概述。源数据中的“窗口，然后单击确定。现在该图描绘了新的VOUT与自来水的位置数据。

给出的例子是相当通用的，在其范围并没有包括抽头电阻，零点和满度误差，终端到端到端电阻容差，温度系数等参数，但一些工作可以修改电子表格包括这些规范。
