记录，盆，锅等不同的学科得到。嗯，这是大多数人会怀疑，因为伐木的共同定义是收获的树木。当日志被提及，人们往往舱和前总统林肯，坐在他的​​办公桌上的可视化。作为平凡的锅碗瓢盆通常被忽视。尽管如此，平均厨师需要很大的盆，以帮助防止过度和燃烧的食物。然而，工程师，有不同的想法有关日志和盆。

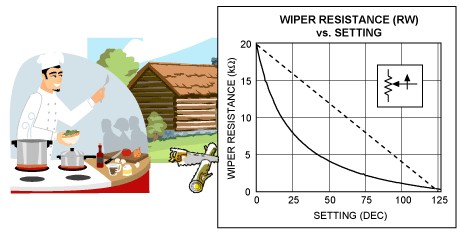

图1比较了锅碗瓢盆，原木小木屋。它也显示了数字电位器（电位器）的线性和对数图。

图1。锅碗瓢盆和日志，对电位器;日志和线性响应曲线是电阻与锅的位置。

最流行的电子电位器（盆）是线性的（图1中虚线）。由于其体积庞大的销售，他们往往是在较昂贵的花盆。然而，其他如音频的应用程序需要对数响应（图1，实线），以符合人耳的响应。这些反应的二分法必然导致设计师的困境。我们怎样才能转换为对数线性响应？ Maxim应用笔记3996，“线性数字电位测井，”提供数学做转换。 万用表| 功率计| 示波器| 电阻测试仪| 电阻计| 电表| 钳表| 高斯计| 电磁场测试仪| 电源供应器|

那么，我们怎么样，可以可视化的简单转换呢？我们将生动地说明了一个简单的解决方案。作为应用笔记3996，最低的数字电位器的水龙头数量应该是128个或更多。这个数字，确保有足够的步骤，保持合理的控制下错误。有了一些想法，我们实现一半水龙头始终代表6分贝的的。因此，另一半是水龙头，都超过了6 dB的衰减。

作为一个例子，我们可以用数字电位器256步。 Maxim网站上有超过30个不同的256步数字电位器。盆有一个串行接口，包括I2C和SPI™，以及向上/向下。部分有易失性和非易失性存储器。音频使用的一个重要参数是的MAX5403/MAX5404/MAX5405家庭的零件中发现的水龙头之间的无毛刺切换。

转换对数线性锅，我们只是跳过某些步骤。一个256抽头的线性锅可以提供精度±1％，38日志的步骤。分贝步骤48，42，38.5，36，34，32.5，在1dB，有步骤从31到0。一个确切的数字电子表格可供下载。电子表格还包含0.5分贝增量低于32分贝点。

使用相同的步骤，跳绳的方法，我们可以生成其他任意电压曲线。因此，我们可以弥补其他如传感器的非线性响应。例如，如果给定的传感器与温度变化，我们能感受到的温度和补偿。

为数字电位器的替代名称是“串数字 - 模拟转换器（DAC），这意味着如积分非线性和动态的非线性参数指定的数字电位器。

现在我们返回到日志，盆，盘，并可以使用我们的想象力，做创意设计。一般设计师并不需要在林肯的办公桌上坐的灵感，日志并不总是想起了乡村小木屋的图像。但是，我们都可以进入我们自己的厨房，抢锅，创造良好的食品，并得到启发。

SPI是摩托罗拉公司的商标。
