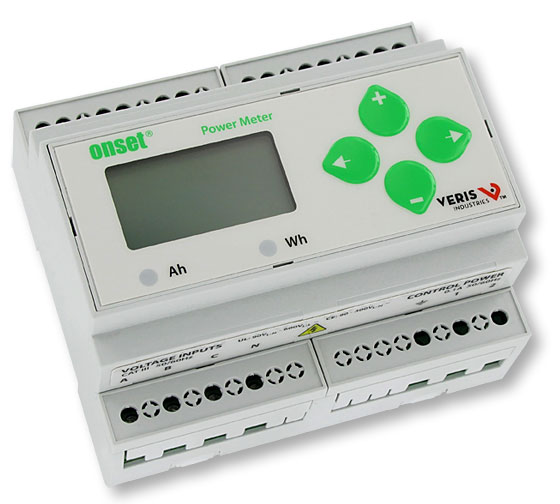

关于能量记录仪T-VER-E50B2的一些设置操作

关于能量记录仪T-VER-E50B2的一些设置操作

快速安装说明这些说明假设仪表设置为出厂默认值。如果先前已配置，应检查所有的可选值。
1。按+或-多次，直到出现安装程序“屏幕上。
2。 →PASWD屏幕。
3。 →通过数字。使用+或-选择的密码（默认是00000）。退出屏幕的右侧。
4。 CT的S（设置电流传感器）屏幕。
A.  →CT V屏幕。使用+或-选择电压模式电流传感器输出电压。
B.  →CT深圳屏幕，并通过数字。使用+或-选择在安培的CT大小。
C. →背面的S CT屏幕。
5。-的S系统（系统设置）屏幕。
A. →SYSTM屏幕。使用+或-选择系统类型（见第9-10页上的接线图）。
B .→回的S SYS屏幕。
6。 （可选）
的S PT（电压互感器设置）屏幕。如果准是不使用，则跳过此步骤。
A .→的比例屏幕，并通过数字。使用+或-选择向下比电压互感器的一步。
B .→背面的S PT屏幕。
7。
- 的S PWR（设置系统电源）屏幕。
A MX兆瓦屏幕，显示计算出的最大的系统电源，以供参考。
B 回的S PWR屏幕。
8。
-到S PULS（脉冲）屏幕设置比例因子为WH，VARh，并毫安。
A .→瓦时/屏幕。使用+或-设置的WH和每脉冲VARh（默认为1）。
B. →毫安/ P的屏幕。使用+或-设定每个脉冲毫安（默认为10）。
C. →MS/ P的屏幕，它显示的脉冲持续时间（使用10 MS / P为HOBO产品），供大家参考。
D.
→返回到S PULS屏幕。
9。
使用“退出设置屏幕，然后安装。
10。
检查扳手是不是液晶显示屏上显示。
A.如果显示扳手，使用+或-警报屏幕。
B .→通过屏幕上看到哪个警报。
如需完整的安装说明，请参阅以下几页的配置说明。
