三相整流电路的工作原理

三相整流电路的工作原理

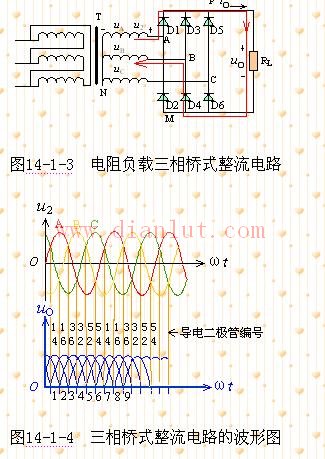

先看时间段1：此时间段A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。电流从A相流出，经D1，负载电阻，D4，回到B相，见图14-1-3中红色箭头指示的路径。此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B相电压最低，且加到D2、D6的阳极，故D2、D6截止；，因D1导通，A相电压最高，且加到D3、D5的阴极，故D3、D5截止。其余各段情况如下：流量计 | 手钳 | 剥线钳 | 钳子 | 转速计 | 热流计 | 光度计 | 钩表 | 相序表 | 温湿度计 | 水分测定仪 | 试验机 | 转换器 | 毒性气体 | 电工钳 | 烟气分析仪 | 折射计 | 电子称

时间段2：此时间段A相电位最高，C相电位最低，因此跨接在A相C相间的二极管D1、D6导电。

时间段3：此时间段B相电位最高，C相电位最低，因此跨接在A相C相间的二极管D3、D6导电。

时间段4：此时间段B相电位最高，A相电位最低，因此跨接在B相A相间的二极管D3、D2导电。

时间段5：此时间段C相电位最高，A相电位最低，因此跨接在C相A相间的二极管D5、D2导电。

    三相桥式电阻负载整流电路的输出电压波形见图14-1-4

时间段6：此时间段C相电位最高，B相电位最低，因此跨接在C相B相间的二极管D5、D5导电。

时间段7：此时间段又变成A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。电路状态不断重复。
