带电作业车试验指导书
一、适用范围
本指导书适用于10kV带电作业车的预防性试验及一般性检验试验，对于10kV带电作业车的交接试验一般应参照厂家要求进行，但若厂家关于项目、标准低于本指导书'>指导书要求的，应按本指导书的要求进行，若厂家对交接试验无明确要求的可参照本指导书进行。 热像仪| 频闪仪| 测高仪| 测距仪| 金属探测器| 试验机| 扭力计| 流速仪| 粗糙度仪| 流量计| 平衡仪|
二、试验周期及项目：
2.1、试验周期：预防性试验周期应为6个月；
2.2、试验项目：
2.2.1、尽缘上臂耐压试验
2.2.1、尽缘下臂耐压试验
2.2.3、尽缘内斗耐压试验
2.2.4、尽缘外斗耐压试验
三、标准：各试验项目标准见下表
10kV带电作业车各试验项目标准
| 测试部位
|
交流试验电压（kV）
|
答应最大泄漏电流（μA）
|
试验时间（min）
|
要求
|
| 上臂
|
70
|
400
|
1.0
|
无火花放电、闪络或击穿现象，无发热现象
|
| 下臂
|
35
|
3000
|
3.0
|
无火花放电、闪络或击穿现象，无发热现象
|
| 尽缘外斗
|
35
|
500
|
1.0
|
无闪络或击穿现象
|
| 尽缘内斗
|
35
|
|
1.0
|
无闪络或击穿现象
|
四、试验方法与步骤
4.1试验前应检查被试车辆的尽缘斗、尽缘臂等被试部位，确认是否存在外伤，并具体记录；
4.2试验步骤
4.2.1带电作业车上臂试验：试验接线示意图见图1

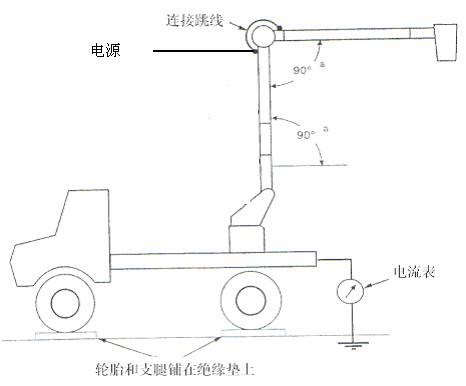

图1上臂试验接线示意图
试验要求：
a).斗臂车试品按图1布置（伸缩臂的尽缘部分应按照情形伸展开）；
b).在整个试验期间，下臂的插进部分或底盘的尽缘系统应并接，扶手也应并接；接地引下线的截面应为32mm2以上的宽铜带。
c).在整个试验期间，上臂末真个所有导电部分必须短接；
d).在整个试验期间，通过尽缘臂部分的液压管路必须布满液压油；
e).汽车底盘必须通过电流表接地，车轮和支腿（假如使用）应用尽缘材料垫起来；
f).电流表与汽车底盘和地之间用屏蔽电缆连接；
g).如表1所示，试验电源一般应为交流。
4.2.2带电作业车下臂试验：试验接线示意图见图2

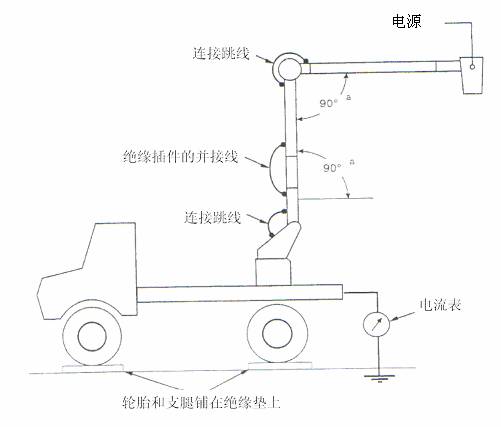

图2下臂试验接线示意图
试验要求：
a).斗臂车试品按图2布置；
b).确认下臂插进部分或底盘尽缘系统已并接；
c).在整个试验期间，通过尽缘臂部分的液压管路必须布满液压油；
d).汽车底盘必须通过电流表接地，车轮和支腿（假如使用）应用尽缘材料垫起来；
e).电流表与汽车底盘和地之间用屏蔽电缆连接；
f).如表2所示，试验电源一般应为交流。
4.2.3带电作业车外斗试验：试验接线示意图见图3

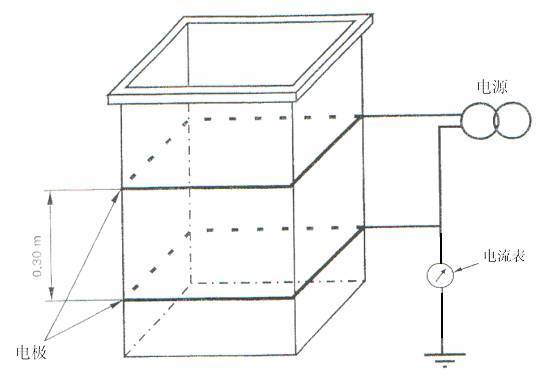

图3外尽缘外斗试验
试验要求：
a).表面耐受试验应该在外斗的外表面进行。
b).试验中，两个电极的布置间隔如图3所示为0.3m
4.2.4带电作业车内斗试验：试验接线示意图见图4

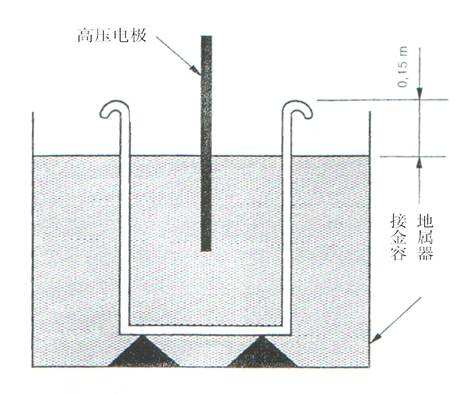

图4尽缘内斗试验
试验要求：
a).试品在试验前要保证清洁，干燥。
b).将尽缘内斗放进金属容器中，容器和内斗必须布满水，或导电液体（最大电阻率50）
c).液面距内斗上沿的间隔为15cm。
d).高压电极悬挂在内斗中。
