多通道记录仪H22-001外部组件接口介绍

多通道记录仪H22-001外部组件接口介绍

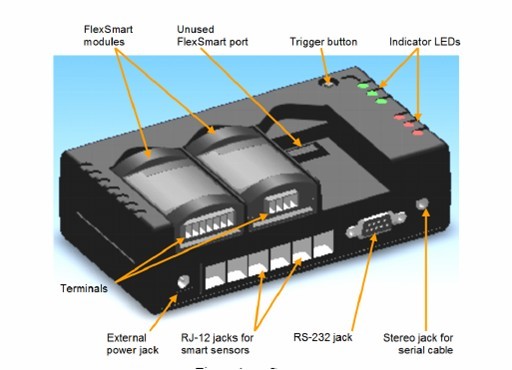

图1：组件

FlexSmart模块端口
记录器可以安装在最多三个FlexSmart模块。这些可以由任意组合
模拟和真有效值模块。第三方传感器（可通过Onset）是连接到记录器
通过这些模块的终端。

触发按钮 (Trigger button)
按住按钮至少两秒钟，以手动方式启动记录，在该领域的触发启动
HOBOware Pro在发射过程中被选中的选项。

LED指示灯 (Indicator LEDs)
有三个绿色和三个红色的状态指示灯。绿色指示灯闪烁，显示状态或活动。
红色指示灯闪烁，表明电池或记忆低，或者说，一个传感器发生错误。对于
更详细的指标说明，请参阅第29页上的诊断和故障排除。

插孔串行电缆 (Stereo jack for serial cable)
串行接口电缆连接到该端口，沟通HOBOware Pro或HOBOUShuttle。

RS- 232插孔 (RS-232 jack)
此端口允许您连接记录器通过一个DB9连接器，而不是立体声插孔。为引出线
记录器的RS - 232连接如下：

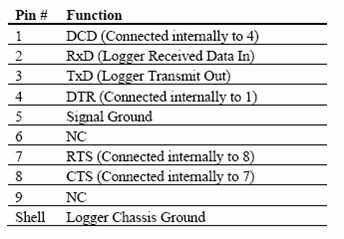

针＃功能
1 DCD（内部连接到4）
2 RXD（记录器接收数据在）
3 TXD（记录器发射出）
4 DTR（内部连接到1）
5信号地线
6数控
7 RTS（内部连接到8）
8 CTS（内部连接至7日）
9数控
壳牌记录仪机箱接地

RJ- 12插孔
记录器可安装多达六个智能传感器的任意组合。
外部电源插座
一个可选的外部电源适配器，可以连接到这个端口，电源记录仪。
