激光测距仪在桥(门)式起重机主梁检测中的应用

桥（门）式起重机主梁的下挠度，是衡量主梁性能的一个重要参数,在日常起重机检验中都要测量该值。传统的检测方法是用水平仪和钢尺进行测量，现改用激光测距仪进行测量，实践证明比传统检测方法方便，检测结果的数据更准确。本文主要介绍激光测距仪检测起重机主梁下挠度的方法、注意事项和比对试验的结果。硬度计| 探伤仪| 电子称| 热像仪| 频闪仪| 测高仪| 金属探测器| 试验机| 扭力计| 流速仪| 粗糙度仪| 流量计| 平衡仪|

1 激光测距仪进行检测的原理、方法

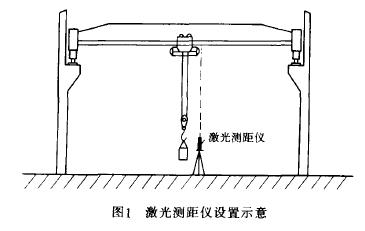

　　置激光测距仪于起重机主梁跨中的地面上（见图1)，将空载小车开至任意一端梁处停下，开启激光测距仪，光点射向主梁下盖板的跨中位置，测量数值并记录下来，作为主梁空载值（L₁）。再将小车开至跨中，起吊额定载荷。待主梁稳定后，再测量数值并记录下来，作为主梁额载值(L₂)，其弹性下挠值（f）等于主梁空载值减去主梁额载值f=L₁-L₂。

2 与传统的检测方法进行比对

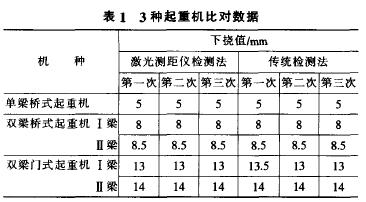

　　用激光测距仪检测法和传统的检测法对十几台各种型式的起重机额定载荷弹性下挠度进行了比对试验，检测结果是一致的。因篇幅所限，现将其中3台(1台跨度13.5m起升高度6m的单梁桥式起重机；1台跨度16.5m起升高度9m的双梁桥式起重机:1台跨度22.5m起升高度15m的双梁门式起重机)的比对数据列表1如下。

　　从表1的数据可以清楚的知道．广州市骏凯电子科技有限公司激光测距仪检测法与传统检测法的检测结果基本是一致的。传统检测法因风吹等因素的影响，检测数据会产生误差，而用激光测距仪检测法就不会受这些因素影响。
