库仑测定仪集成电路图

库仑测定仪集成电路图

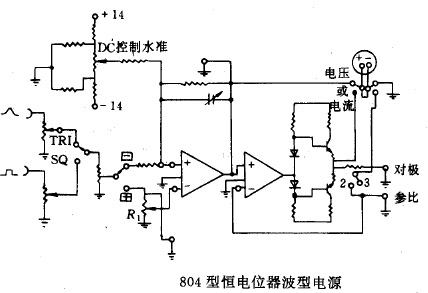

库仑分析仪器已有不少商品，其基本要求除库仑计及电解池系统外，就是恒电位器和恒电流器。下图是美国Chemtrix 公司所设计的804 型恒电位器波型电源。由恒电流作为滴定试剂，作用的电流由R₁值及参考输出的电位来测定。例如电位定于＋l00mV ，R＝100Ω时，则通过电解池的电流为lmA 。

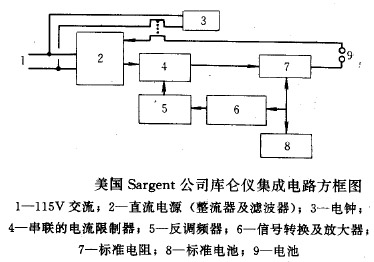

　　下图为美国E . H , Sargent 公司所设计的库仑测定仪集成电路。该仪器包括供给电源的交流整流器及滤波器所提供的直流电压最高值约300V ，足够用于高阻电解工作。其它设计这类仪器的公司还有美国的Fisher Scientific 公司，联合电子公司（Allied Electronies）以及A . E . I . （Woolwich）有限公司等。美国PARC （普林斯顿应用研究公司）生产了各种类型的库仑分析仪器。该公司生产的380 型控制电位库仑系统包括173 型恒电位／恒电流器。179 型号数字积分器和377-1 型电解池系统实验结果可直接由179 型数字积分器读出。酸度计/PH计| 盐度计| 糖度计| 电导仪/电导计| 溶氧仪| 水分测定仪| 溶解量测试仪| 压力计/压力表| 浊度计|  测力仪/测力计| 粘度计| 压差计| 水活度仪| 逻辑分析仪| 扭力计| 色度计| 硬度计| 谐波分析仪| 折射仪/折射计| 自动电位滴定仪| 采样器/采样泵|
