频谱分析仪的灵敏度

频谱分析仪的灵敏度

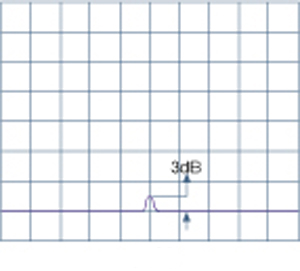

简单地说，灵敏度就是最小可检测信号，定义为在一定分辨带宽下显示的平均噪声电平。“平均”就是足够窄的视频带宽VBW，去平均信号加噪声或噪声（见下图）。若一信号的电平等于显示的平均电平，它将以近似3dB突起显示在平均噪声电平之上。这一信号被认为是最小的可测量信号电平。

　　如果要使频谱分析仪得到最好的灵敏度，有以下三个方法：
　　（1）最窄的分辨率带宽；
　　（2）最小的输入衰减；
　　（3）视频带宽VBW应是分辨率带宽的百分之一。
　　但是最好的灵敏度可能与其它测量设置有矛盾，如测量时间大增，0dB的衰减会增加输入的驻波比，降低测量精度。 总之，频谱仪的最佳工作状态是由诸多因素、参数决定的，不能片面追求某一指标的完美，需统筹考虑，对本文所述的基本因素和所要作的测量类型进行分析，尽力趋向于完美的组合。如对小信号测量，要提高灵敏度，对失真测量要调节衰减，同时要会判断频谱分析仪的工作状态等等。这在我们实际的工作中会遇到并要细心实践。
