拉曼光谱仪的特殊附件

拉曼光谱仪的特殊附件

无论是液体、薄膜、粉末，无需特殊的制样处理，均可在拉曼光谱仪上得到满意的光谱图，在样品室，如使用高温／高压的样品池、液氮冷却的低温样品池，就可以在特殊的条件下，测得它们的拉曼谱图。而对于一些不均匀的样品，不便于直接取样的样品，就发展了显微拉曼技术、光纤探针遥测技术，下面将重点介绍这些特殊的附件。
(1)拉曼显微镜

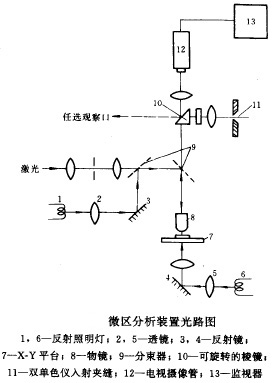

　　利用光学显微镜，将激光会聚到样品的微小部位(直径小至几微米)，采用电视摄像管、监视器等装置，可直接观察到放大图像，以便把激光点对准待测定的微小部位，经光束转换装置，即可将微区的拉曼散射信号聚焦到单色仪入射狭缝，得到该部位的拉曼光谱图。仪器装置的光路图见下图。

　　此显微分析的最大特点是无损分析，在常温常压下同时得到样品的放大图象和拉曼谱图，这是不同于电子显微镜(需高真空、需制样且不能得到分子振动光谱)、x-衍射系统(不能提供微区结构信息的差异)的地方，显微拉曼技术已广泛应用于高聚物、生物活性组织、陶瓷等的分析中。
(2)光导纤维光路

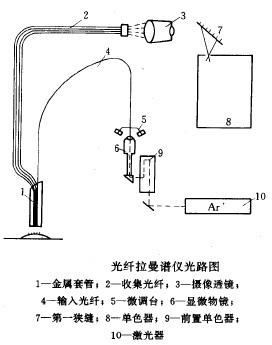

　　光导纤维探针引入拉曼光谱技术，必将会得到重大的发展。激光光源经过显微镜的聚焦，进入光导纤维，由样品产生拉曼散射经光导纤维收集，再经分光得拉曼光谱，光路示意图如下。

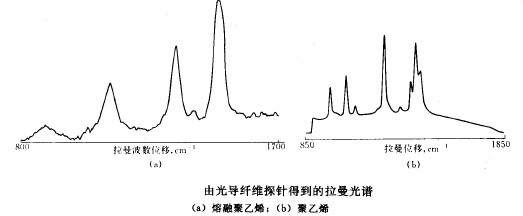

　　光导纤维光路特别适用于遥测技术，它使激光经光导纤维远距离传输成为可能，同时，拉曼信号也可远距离返回拉曼光谱仪，这大大拓宽了拉曼光谱技术的应用，对于化学反应的实时分析、环境监测以及电极表面的跟踪将是有力的手段。特别是对于有毒、有放射性污染甚至于放射化工的遥控，提供了新的分析手段。此外，对于熔融盐体系、高聚物的熔化以及体内生物过程的研究都是未来的实时分析新领域。下图为熔化状聚乙烯经光导纤维直接采集到的拉曼光谱图。
